GPS de l'appareil et GPS externes

Débutant

L’essentiel

NavimetriX prend la position du bateau soit dans le GPS de l’appareil (téléphone, tablette), soit dans un flux NMEA (centrale de navigation, GPS USB ou Bluetooth, passerelle Wi-Fi). Le choix se fait dans le tiroir de droite « Réglages », section « GPS & NMEA », ligne « Source GPS » :

  • « Interne » : le GPS de l’appareil (réglage par défaut sur téléphone et tablette) ;
  • « NMEA » : la position du flux NMEA (réglage par défaut sur ordinateur, qui n’a pas de GPS).

Pour naviguer avec le GPS de votre téléphone :

  1. Vérifiez que la « Source GPS » est sur « Interne ».
  2. Autorisez la localisation pour NavimetriX quand le système le demande.
  3. Activez l’interrupteur « Navigation » en haut du tiroir de gauche (abonnement Premium).
  4. La flèche à droite de « Navigation » passe au vert quand la position est bonne.

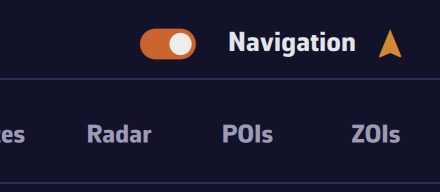

L’interrupteur Navigation activé et l’indicateur GPSL’interrupteur Navigation activé et l’indicateur GPS

Pour aller plus loin

Le mode Navigation et le GPS

Hors mode Navigation, le GPS de l’appareil ne donne une position que toutes les 30 secondes. En mode Navigation, il passe à une position par seconde (toutes les 2 secondes en mode économie d’énergie), en haute précision sur mobile. À l’activation, une fenêtre « Mode Navigation activé » rappelle ces changements.

Sur Android, une notification permanente tient le GPS, le NMEA et les alarmes en vie quand l’application passe en arrière-plan. Sur téléphone et tablette, l’application vérifie à l’activation que les autorisations de localisation en arrière-plan sont accordées et vous guide sinon.

L’indicateur de précision

La petite flèche à droite de l’interrupteur « Navigation » donne l’état de la position :

CouleurSignification
Grisemode Navigation désactivé
Verte (bleue en mode daltonien)précision de 15 m ou mieux, ou précision non fournie par la source
Orangeprécision entre 15 et 50 m (la teinte glisse du vert au rouge)
Rougeprécision de 50 m ou plus, aucune position depuis 10 secondes, ou pas encore de première position

L’indicateur vaut pour la source de position en service, GPS interne ou NMEA. Pour être prévenu d’une perte de position, réglez l’alarme correspondante (voir Alarmes de navigation).

Les satellites

L’instrument « Satellites GNSS » dessine le ciel vu par le récepteur : chaque satellite à sa place (azimut, hauteur), coloré par constellation (GPS, GLONASS, Galileo, BeiDou, QZSS), en distinguant ceux qui servent au calcul de la position. Les tuiles « Satellites en vue » et « Satellites utilisés » donnent les nombres.

  • Avec le GPS interne, ces données n’existent que sur Android. iOS ne les fournit pas, et un ordinateur n’a pas de récepteur : les valeurs restent à « — ».
  • Avec un GPS NMEA, elles viennent des phrases du récepteur (GSV, GGA, GSA).

Seuls les satellites de la source de position en service sont affichés. Pour ajouter l’instrument, voir Les types d’instruments.

GPS USB sur ordinateur

Les GPS USB (« souris GPS ») fonctionnent sur macOS, Windows et Linux. NavimetriX lit les phrases NMEA que le GPS envoie sur son port série. Le NMEA demande l’abonnement Premium.

  1. Installez si besoin le pilote du GPS (souvent FTDI ou Prolific).
  2. Dans « Réglages », « GPS & NMEA », touchez « Scanner les flux NMEA », puis « Démarrer le scan ». Sur ordinateur, le scan essaie chaque port série à 9600, 4800, 38400 et 115200 bauds.
  3. Touchez « Appliquer les réglages » : le port, le débit et la source GPS sont réglés, et l’interrupteur « NMEA » est activé.

À la main : « Source GPS » sur « NMEA », interrupteur « NMEA » activé, « Protocole NMEA » sur « SÉRIE », puis le « Port série » (COM3, COM4… sous Windows, cu.usbserial… sur Mac) et le « Débit (baud) » : 4800, 9600 (par défaut), 38400 ou 115200. Beaucoup de GPS NMEA 0183 émettent à 4800.

Le port série n’existe que sur ordinateur : sur téléphone et tablette, « SÉRIE » est grisé. Les phrases reçues défilent dans la console « Phrases NMEA entrantes », en bas de la page (voir Connexion NMEA 0183).

GPS Bluetooth sous Windows

Une fois appairé dans Windows (« Paramètres », « Bluetooth et appareils »), un GPS Bluetooth apparaît comme un port COM, par exemple « Standard Serial over Bluetooth link » dans le Gestionnaire de périphériques. Les réglages sont ceux d’un GPS USB : « Source GPS » sur « NMEA », « NMEA » activé, « Protocole NMEA » sur « SÉRIE » et ce port COM. Si le GPS apparaît sur deux ports et que le premier ne reçoit rien, essayez l’autre.

Le Mac et sa « position »

Un Mac n’a pas de GPS : macOS déduit sa position des réseaux Wi-Fi ou de l’adresse IP. Cette position peut centrer la carte au démarrage, mais elle n’est jamais prise pour le bateau en mode Navigation. Sur Mac, naviguez avec un GPS USB, une centrale NMEA ou le GPS d’un téléphone relayé sur le réseau local (voir Sorties NMEA).

La position approximative par adresse IP

Au tout premier lancement, ou quand aucune vraie position n’a encore été reçue, l’application peut demander par Internet une position approximative déduite de l’adresse IP, pour centrer la carte. Elle la garde une heure au plus.

Cette position n’est qu’un repère :

  • elle n’est jamais utilisée en mode Navigation : en l’activant, elle est abandonnée et le bateau attend une vraie position ;
  • dès qu’une vraie position (GPS ou NMEA) a été reçue pendant la session, elle n’est plus jamais utilisée, même si la liaison tombe : le bateau reste à sa dernière position connue, affiché comme ancien ;
  • elle ne sert jamais de départ à un routage « depuis le bateau ».

Quand la source NMEA se tait

En mode simple, avec « Source GPS » sur « NMEA », le GPS de l’appareil prend le relais (sauf sur Mac en mode Navigation, voir plus haut) si l’interrupteur « NMEA » est coupé ou si le flux ne donne plus de position, et un message l’annonce (« Position : bascule sur le GPS interne… », puis « Position : retour sur… »). Le mode avancé permet de régler finement cet ordre de repli : voir Liaisons multiples et source de position.
