Images satellites

Débutant

L’essentiel

Les satellites météo photographient en permanence la Terre en infrarouge, de jour comme de nuit. Leur image montre la couverture nuageuse réelle, à quelques dizaines de minutes près : bandes nuageuses des fronts, amas orageux, éclaircies. NavimetriX l’affiche en fond de carte, à la place de la carte habituelle. Il faut une connexion Internet.

  1. Ouvrez le menu des calques (bouton rond orange en bas à droite).
  2. Dans la section « Cartes », choisissez « Satellite Temps réel ».
  3. Dans la liste voisine, choisissez la source : « IR Global », « IR Haute Rés » (par défaut) ou « IR NOAA ».
  4. L’heure de l’image s’affiche en bas à gauche de la carte, au-dessus de l’échelle.

Pour revenir à la carte habituelle, choisissez un autre fond dans la même section.

Menu des calques, section Cartes : Satellite Temps réel et la liste IR Global, IR Haute Rés, IR NOAAMenu des calques, section Cartes : Satellite Temps réel et la liste IR Global, IR Haute Rés, IR NOAA

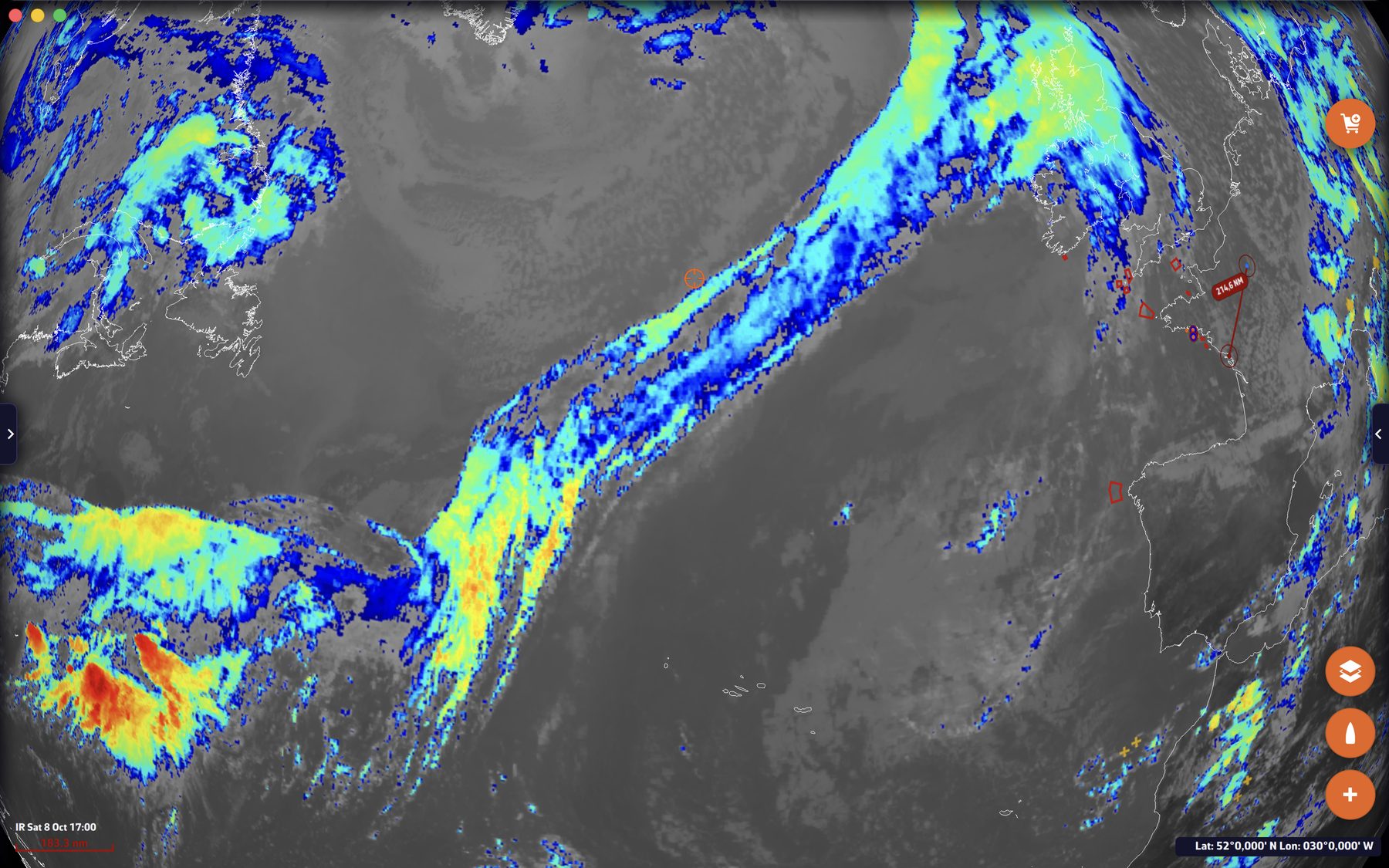

Image satellite infrarouge (IR Global) sur l’Atlantique Nord : une longue bande nuageuse de frontImage satellite infrarouge (IR Global) sur l’Atlantique Nord : une longue bande nuageuse de front

Pour aller plus loin

Les trois sources

  • IR Haute Rés : la meilleure image disponible selon la longitude. NavimetriX choisit seul le satellite, pour chaque partie de l’image : GOES-Est entre 100° W et 15° W, Meteosat entre 15° W et 70° E, Himawari entre 70° E et 170° E, GOES-Ouest ailleurs. L’étiquette nomme celui du centre de l’écran. L’image Meteosat est colorisée et date d’environ une demi-heure. Au-delà de 70° de latitude, aucun de ces satellites ne couvre la zone, et l’étiquette indique « non couvert ».
  • IR Global : une mosaïque infrarouge mondiale de la NOAA, préparée sur nos serveurs et renouvelée toutes les heures. Elle est moins détaillée : en zoomant plus près qu’une portion de côte comme la Bretagne sud, l’image est simplement agrandie.
  • IR NOAA : la mosaïque infrarouge mondiale de la NOAA, en niveaux de gris, d’une résolution d’environ 3 km, mise à jour toutes les heures.

NavimetriX retient la source choisie.

L’étiquette et la mise à jour

En bas à gauche de la carte, l’étiquette donne le nom du satellite (pour « IR Haute Rés ») ou de la source, suivi de l’heure de l’image, en UTC ou en heure locale selon votre réglage de fuseau. NavimetriX vérifie toutes les dix minutes si une image plus récente est disponible, et recharge alors la carte.

Combiner les couches

L’image satellite reste un fond de carte : par-dessus, vous pouvez afficher un GRIB, une carte météo de la NOAA posée sur la carte, les éclairs, le radar de pluie ou les stations météo. L’association d’une image satellite et d’une carte de fronts donne une vue instantanée de la situation. Voir Cartes météo et Foudre et orages.

Les images satellites ne demandent pas d’abonnement Premium.
