Courants

Expert

L’essentiel

NavimetriX connaît deux sources de courant :

les GRIB de courants (type « Courants » dans la fenêtre de téléchargement) : courants océaniques et courants de marée calculés par des modèles (Copernicus, SHOM, IFREMER, BSH, NCOM…). Ils demandent l’abonnement Premium et se téléchargent comme les autres GRIB ;
l’atlas des courants de marée du SHOM (Service hydrographique et océanographique de la Marine), sur les côtes françaises de la Manche et de l’Atlantique. Il est téléchargé une fois pour toutes à l’installation et fonctionne ensuite sans connexion.

Les deux s’affichent en flèches ou en particules et servent au routage.

Atlas du SHOM : ouvrez le menu des calques (bouton rond orange en bas à droite) et cochez « Atlas de courants ». Zoomez sur la côte : l’atlas n’apparaît qu’à partir d’une échelle côtière.
GRIB de courants : affichez le fichier depuis l’onglet « GRIBs » du tiroir de gauche ; le paramètre « Courants » s’affiche.
Faites glisser la timeline (frise du temps) pour suivre la renverse et les heures de courant fort.
Pour choisir entre flèches et particules, ouvrez le tiroir de droite, « Affichage prévisions », section « Courants ».

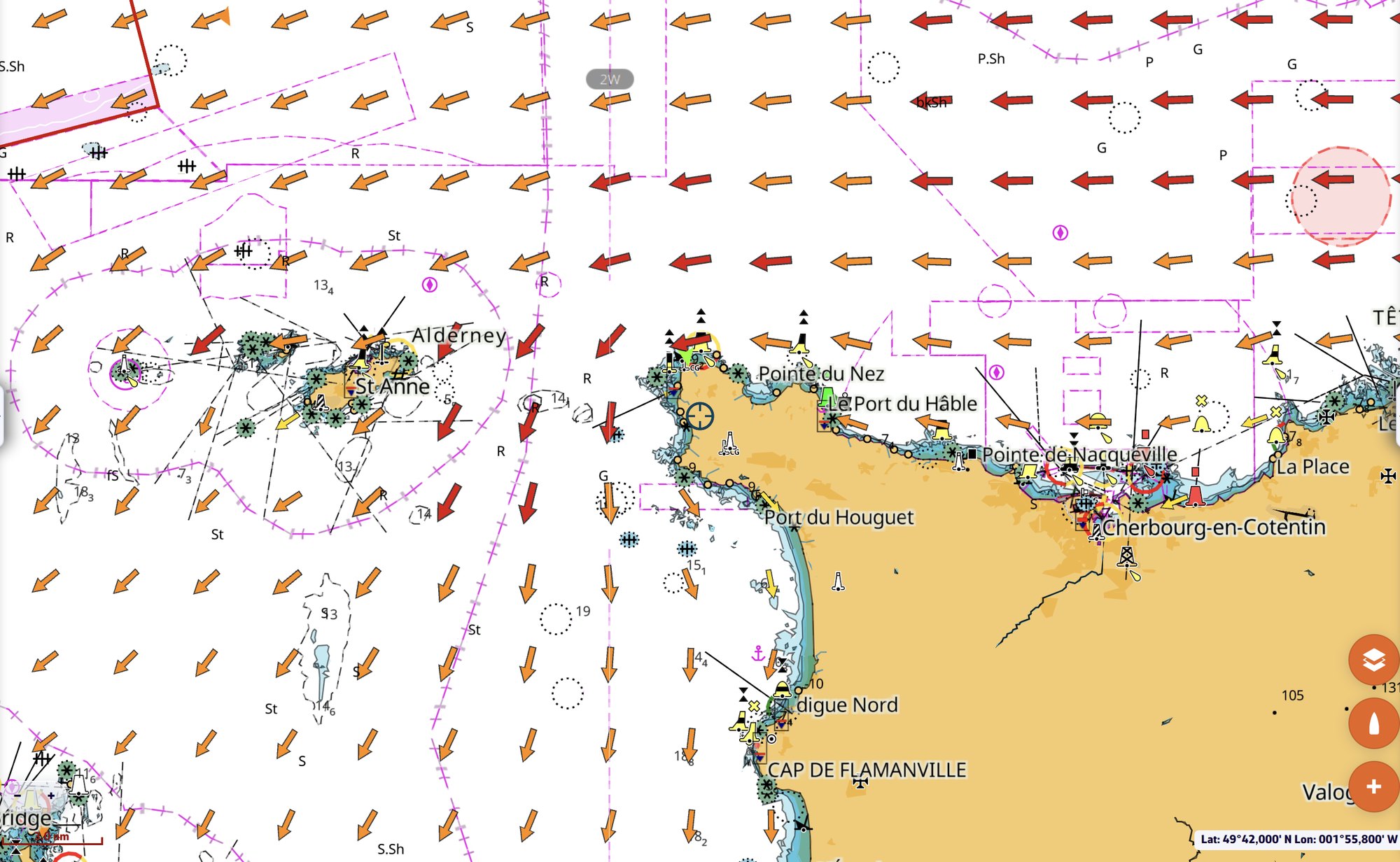

Atlas des courants de marée en flèches colorées selon la force du courant

Pour aller plus loin

L’atlas des courants de marée du SHOM

L’atlas donne le courant de marée en tout point de ses zones, à n’importe quelle heure. NavimetriX le calcule à partir de deux états de référence, mortes-eaux et vives-eaux, qu’il interpole selon le coefficient de la marée (de 45 à 95), en fonction de l’heure de pleine ou de basse mer au port de référence de chaque zone. Les marées sont calculées dans l’application : l’atlas fonctionne hors connexion, et pour n’importe quelle date.

Zones : les atlas du SHOM couvrent les côtes françaises de la Manche et de l’Atlantique, du Pas de Calais au golfe de Gascogne, avec des atlas de détail (baie de Seine, golfe normand-breton, Bretagne Nord, Iroise, Bretagne Sud, Vendée-Gironde…). Là où plusieurs atlas se recouvrent, le plus fin l’emporte.
Téléchargement : environ 20 Mo, à l’installation de l’application, puis à chaque nouvelle version des données. Dans la version navigateur, il se fait en arrière-plan après le démarrage.
Zoom : rien ne s’affiche quand vous dézoomez trop (petites échelles) : zoomez jusqu’à une vue côtière.
Timeline : avec l’atlas affiché, la timeline couvre sept jours avant et sept jours après aujourd’hui, même sans GRIB.

Flèches : elles sont colorées selon la force du courant.

Courant	Couleur
moins de 1 nœud	jaune
de 1 à 3 nœuds	orange
de 3 à 5 nœuds	rouge
plus de 5 nœuds	rouge sombre

Le mode daltonien utilise une variante de ces couleurs. La longueur des flèches croît jusqu’à 3 nœuds. Aucune flèche n’est tracée à terre, ni sous 0,05 nœud.

Particules : elles sont cyan, ce qui les distingue des particules noires d’un GRIB affiché en même temps, et ne sont jamais tracées à terre.

Valeur sous le centre : la pastille « Atlas SHOM », en haut de la carte, donne la vitesse et la direction du courant au centre de l’écran (pas à la cible). Elle disparaît à terre.

Vous pouvez superposer l’atlas et un GRIB de courant à haute résolution (IFREMER par exemple) pour les comparer en faisant glisser la timeline.

Les GRIB de courants

Avec un GRIB de courants affiché, le fond de couleur donne la force du courant, du bleu au magenta, sur 0 à 5 nœuds. Les flèches sont noires (blanches sur le fond BING), et leur taille suit la vitesse. Le fond de couleur des courants n’est pas masqué à terre.

Le catalogue propose des modèles mondiaux de courants océaniques (Copernicus, RTOFS, SMOC qui ajoute la marée) et des modèles régionaux de courants de marée, plus fins (SHOM, IFREMER, Copernicus IBI et Méditerranée, BSH en mer du Nord et en Baltique, NCOM et MSC en Amérique du Nord…). Voir la liste dans la FAQ.

Les réglages « Courants »

Tiroir de droite, « Affichage prévisions », section « Courants ». Ces réglages valent pour les GRIB de courants et pour l’atlas du SHOM.

Réglage	Valeurs	Par défaut
« Affichage des courants »	« Particules » ou « Flèches »	Particules
« Densité des particules »	25 à 300 %, par pas de 25 (règle aussi la densité des flèches de l’atlas)	100 %
« Longueur des particules »	25 à 150 %, par pas de 25	100 %
« Style de couleurs »	« Dégradé » ou « Zones iso »	Dégradé
« Transparence »	0 à 100 %, par pas de 5	50 %
« Pas des zones iso »	0,1 à 5,0 nœuds	0,2 nœud
« Vitesses »	activé ou désactivé	désactivé

« Vitesses » écrit la vitesse du courant à côté des flèches, aux grandes échelles. En mode « Économie d’énergie » (Réglages, « Général »), les courants sont toujours tracés en flèches.

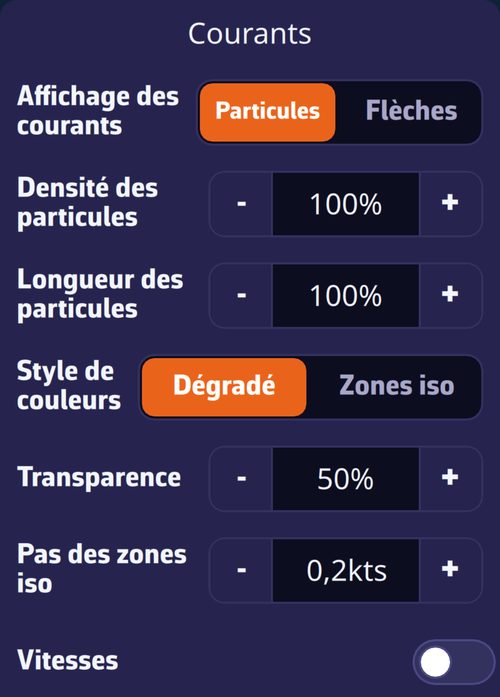

Tiroir Affichage prévisions, section Courants

Les courants dans le routage

Dans la fenêtre de routage, la ligne « Courant » propose « Aucun », « Atlas du SHOM », puis vos GRIB de courants. Un coefficient, de 80 à 150 % (100 % par défaut), sur la même ligne, majore ou minore le courant pris en compte. La baguette magique des « Modèles conseillés » choisit d’office l’atlas du SHOM en navigation côtière quand il couvre la zone. Hors des zones de l’atlas, celui-ci ne fournit aucun courant. Voir Routage météo.
