Réglages des cartes C-MAP

Expert

L’essentiel

Haut des réglages C-MAP : style de carte, unités, profondeurs et sécurité

Les réglages C-MAP changent la présentation des cartes C-MAP, et seulement d’elles : la météo, les routes ou les cibles AIS ne sont pas touchées. Ils se trouvent dans les Réglages, « Cartes C-MAP », sous les boutons « Compte » et « Mes cartes ». La pastille du bouton « Compte » donne l’état de votre compte C-MAP (verte : connecté et appareil enregistré ; orange : enregistrement non confirmé ; rouge : non connecté) : elle ne concerne que le téléchargement de nouvelles zones, jamais l’affichage des cartes déjà téléchargées (voir Cartes C-MAP : achat, compte et zones). Quand vous êtes connecté à votre compte NavimetriX, ils vous suivent sur vos autres appareils.

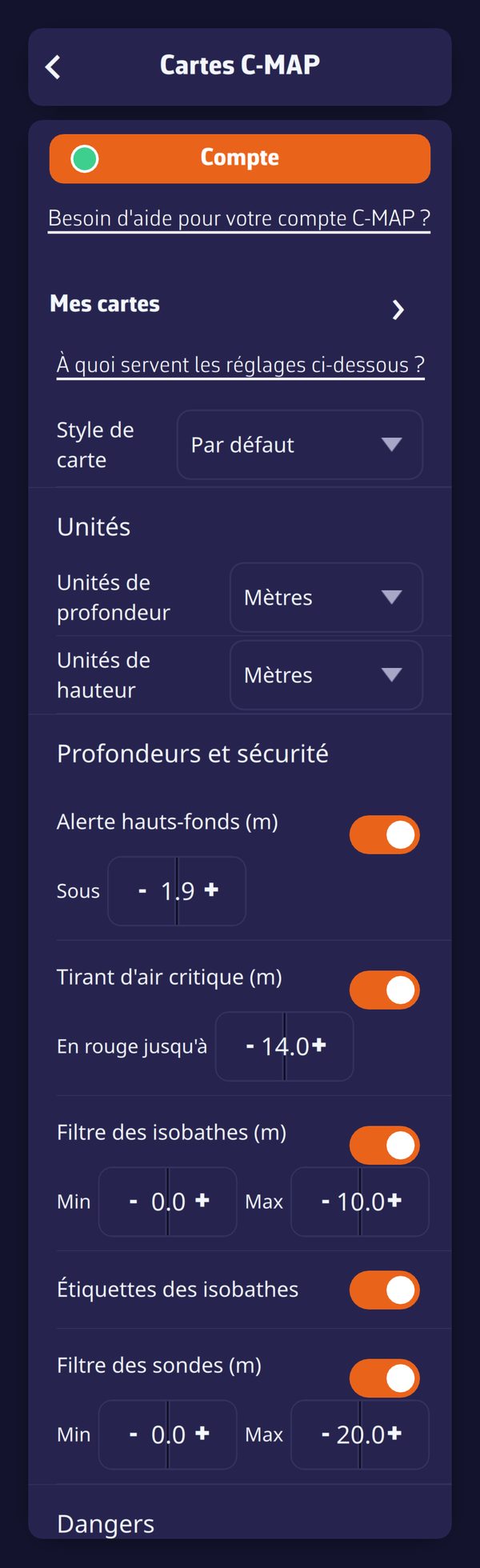

Ouvrez les Réglages, puis « Cartes C-MAP ».
En haut, choisissez le « Style de carte ».
Réglez les rubriques « Unités », « Profondeurs et sécurité », « Dangers », « Fonds marins », « Couches additionnelles » et « Affichage ».
En bas, choisissez le « Type de cartographie ».
Pour les couches les plus utilisées, gagnez du temps avec les trois boutons rapides placés à droite de « C-MAP », dans le menu des calques.

Le lien « À quoi servent les réglages ci-dessous ? » ouvre la FAQ Les réglages des cartes C-MAP, qui montre chaque réglage en images, avant et après.

Pour aller plus loin

Style de carte et type de cartographie

« Style de carte » : « Par défaut » (présentation de jour), « Nuit », « NOAA » (présentation des cartes américaines) ou « NOAA Nuit ». En thème « Nuit » de l’application, NavimetriX passe tout seul à la variante nuit du style choisi, puis y revient en sortant du thème (voir Fonds de carte et orientation). Le thème restant propre à l’appareil, cette bascule n’est pas transmise à vos autres appareils.
« Type de cartographie » : « Cartographie C-MAP » (valeur par défaut, tout le contenu C-MAP) ou « Cartographie ENC uniquement ». Ce second choix n’affiche que les cartes électroniques officielles (ENC) des services hydrographiques, sans le contenu propre à C-MAP comme la bathymétrie haute résolution et le relief ombré.

Les rubriques

La liste des réglages est fournie par le moteur de cartes C-MAP ; leur nom peut donc évoluer avec les versions de ce moteur. Chaque valeur de profondeur ou de hauteur se saisit dans l’unité indiquée dans son titre, celle choisie sous « Unités ».

Rubrique	Ce qu’on y règle
« Unités »	Unités de profondeur (mètres, pieds ou brasses) et de hauteur (mètres ou pieds)
« Profondeurs et sécurité »	Alerte hauts-fonds (hachures rouges sous la profondeur réglée dans « Sous »), tirant d’air critique (ponts en rouge jusqu’à la valeur de « En rouge jusqu’à »), filtres et étiquettes des isobathes, filtre des sondes
« Dangers »	Filtres des épaves, des roches et des obstructions : « Masquer au-delà de » une profondeur
« Fonds marins »	Zone de fonds (nature du fond en couleurs, avec sa légende), dureté des fonds collaborative
« Couches additionnelles »	Bathymétrie haute résolution, bathymétrie collaborative, végétation collaborative, relief ombré et son opacité, imagerie satellite et son opacité
« Affichage »	Aires marines protégées, texte national, agrandissement du texte et des symboles

Quelques règles à connaître :

Filtres de dangers : un danger dont la profondeur n’est pas connue n’est jamais masqué, et un danger qui découvre à marée basse reste affiché. Ces filtres allègent la carte, ils ne remplacent pas une marge de sécurité.
Lignes grisées : une ligne grisée est sans effet pour l’instant, en général parce qu’elle dépend d’un interrupteur désactivé (la bathymétrie collaborative demande la bathymétrie haute résolution, par exemple).
Couches REVEAL X : la zone de fonds, la dureté des fonds, la végétation collaborative, le relief ombré et l’imagerie satellite, avec leurs opacités, sont vendus avec les cartes REVEAL X. Si votre compte n’a aucune carte REVEAL X valide, ces lignes sont grisées. Si vous avez des cartes des deux types, elles restent actives mais ne s’affichent que sur les cartes REVEAL X. Une carte REVEAL X expirée ne compte plus.

Quand « C-MAP » est le fond actif, trois boutons apparaissent à sa droite dans la rubrique « Cartes » du menu des calques. Un bouton orange signale une couche activée.

Satellite (icône d’image, REVEAL X) : les images satellite, sur la terre seulement : en mer, la carte nautique reste visible. Pour couvrir aussi la mer, choisissez « Activé » dans la page des réglages C-MAP, ligne « Imagerie satellite ».
Relief (icône de montagne, REVEAL X) : le relief ombré de la terre et des fonds.
HRB (icône quadrillée) : la bathymétrie haute résolution, c’est-à-dire les isobathes détaillées de C-MAP.

Satellite et relief ombrent tous deux la terre : activer l’un désactive l’autre. La bathymétrie haute résolution est indépendante. Ces boutons modifient les mêmes réglages que la page « Cartes C-MAP ». Sans carte REVEAL X valide, satellite et relief sont grisés. Dans ce cas, comme avec des cartes des deux types, la note « Satellite et relief : cartes REVEAL X uniquement » s’affiche sous la ligne.

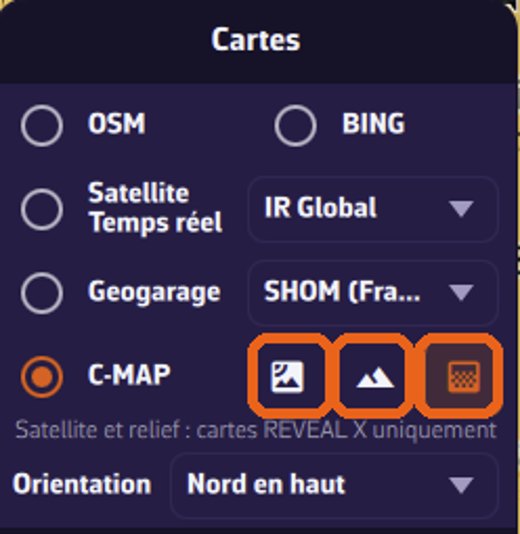

Les trois boutons rapides à droite de C-MAP : satellite, relief, bathymétrie haute résolution

Revenir à la présentation par défaut

Désactivez les alertes et les filtres, choisissez le style « Par défaut » et le type « Cartographie C-MAP ».
