Fonds de carte et orientation

Débutant

L’essentiel

Le fond de carte est l’image sur laquelle NavimetriX dessine la météo, les routes, les POIs et les cibles AIS. Vous le choisissez dans le menu des calques, qui permet aussi d’orienter la carte. Ces deux choix sont propres à chaque appareil : changer de fond sur la tablette ne change rien sur l’ordinateur.

Touchez le bouton rond orange des calques, en bas à droite de la carte (sur un téléphone en paysage, il passe dans un coin haut de l’écran).
Dans la rubrique « Cartes », choisissez le fond : « OSM », « BING », « Satellite Temps réel », « Geogarage » ou « C-MAP ».
Toujours dans « Cartes », la liste « Orientation » choisit ce qui est en haut de l’écran : « Nord en haut », « Route en haut (COG) », « Cap en haut (HDG) » ou « Waypoint en haut (BTW) ».
Dans la rubrique « Affichage » du même menu, la case « Grille lat/lon » superpose une grille de latitudes et de longitudes graduée.

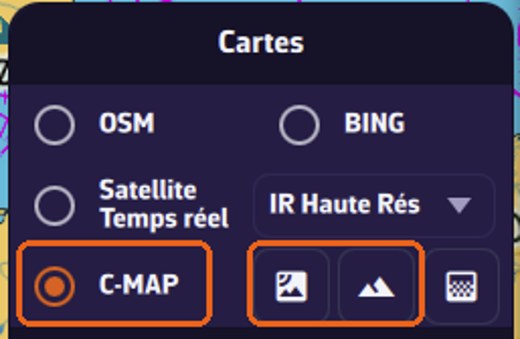

Rubrique Cartes du menu des calques : OSM, BING, Satellite Temps réel, C-MAP

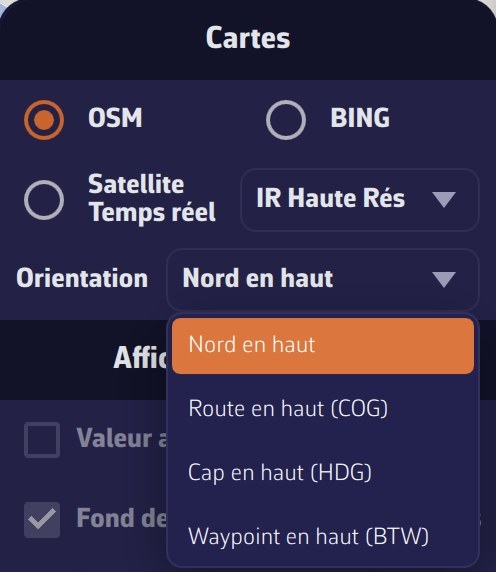

Rubrique Cartes du menu des calques : fonds de carte et liste Orientation dépliée (Nord en haut, Route en haut, Cap en haut, Waypoint en haut)

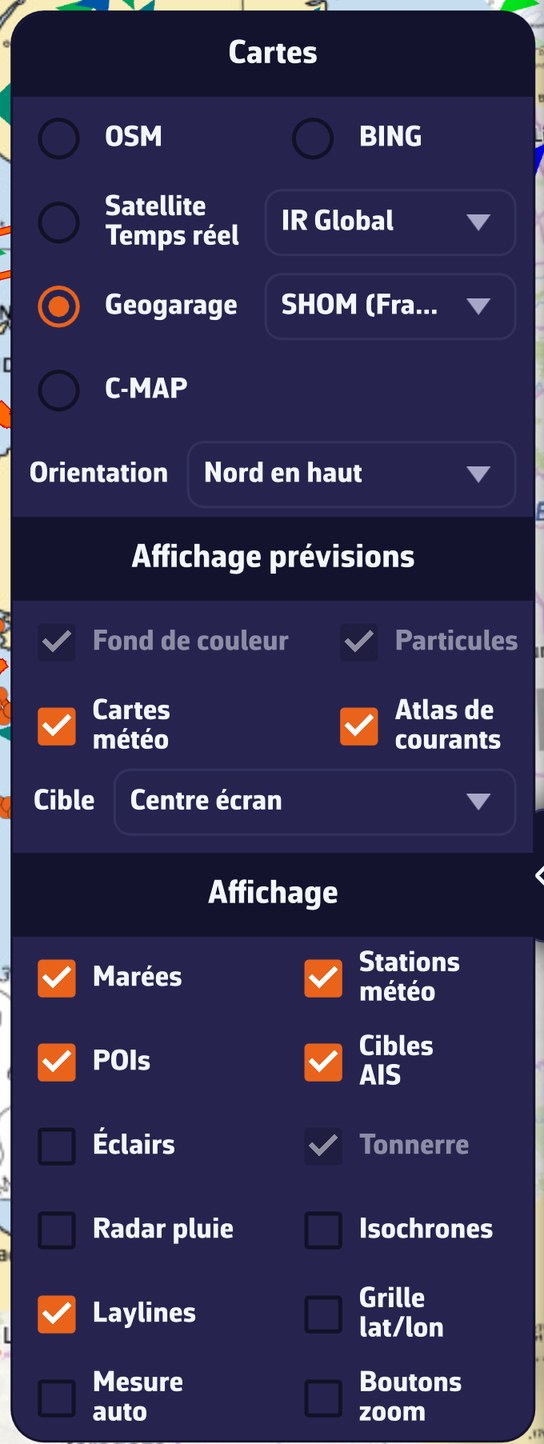

Menu des calques sur téléphone, avec le fond de carte Geogarage (SHOM) sélectionné : la liste des cartes comprend OSM, Bing, Satellite temps réel, Geogarage et C-MAP

Pour aller plus loin

Les fonds disponibles

« OSM » : le fond par défaut, une carte des terres et du littoral avec le relief estompé. C’est un fond général, pas une carte marine : pas de sondes ni de balisage.
« BING » : les images satellite (photographies aériennes) des terres et des côtes.
« Satellite Temps réel » : les images infrarouges récentes des nuages. La liste à droite choisit la source : « IR Global », « IR Haute Rés » ou « IR NOAA ». NavimetriX retient la dernière source choisie. Ces images relèvent de la météo : voir Images satellites.
« Geogarage » : les cartes marines des services hydrographiques (SHOM, NOAA, BSH et le service britannique…) auxquelles vous êtes abonné chez Geogarage. La ligne n’apparaît qu’une fois connecté à votre compte Geogarage, avec au moins une couche souscrite ; la liste à droite choisit la couche. Voir Cartes Geogarage.
« C-MAP » : les cartes vectorielles C-MAP DISCOVER X ou REVEAL X. Quand ce fond est actif, trois boutons apparaissent à sa droite : satellite, relief et bathymétrie haute résolution. Satellite et relief sont réservés aux cartes REVEAL X. Voir Cartes C-MAP : achat, compte et zones et Réglages des cartes C-MAP.

Le relief ombré de la terre et des fonds marins n’existe que dans les cartes C-MAP REVEAL X ; sur les autres fonds, seul « OSM » estompe le relief terrestre.

Sur « OSM », « BING » et les fonds Geogarage, NavimetriX trace aussi un trait de côte quand vous dézoomez fortement, pour garder le contour des terres lisible. Il le trace toujours sur les images infrarouges, jamais sur C-MAP, qui dessine sa propre côte.

Orientation de la carte

Choix	Ce qui est en haut de l’écran	Donnée utilisée
« Nord en haut »	le nord (valeur par défaut)	aucune
« Route en haut (COG) »	la route fond du bateau	COG (Course Over Ground, la route suivie par rapport au fond, donnée par le GPS)
« Cap en haut (HDG) »	le cap du bateau	HDG (Heading, le cap compas, reçu par NMEA)
« Waypoint en haut (BTW) »	la direction du waypoint actif	BTW (Bearing To Waypoint, le relèvement du prochain waypoint)

La carte tourne en douceur et ne suit que les variations d’au moins 1°, pour ne pas trembler. Tant que la donnée choisie est absente (pas de GPS, pas de cap NMEA, pas de waypoint actif), la carte reste nord en haut. Le cap HDG demande un compas relié par NMEA (voir Connexion NMEA 0183) ; le relèvement BTW demande une navigation vers un POI ou une route suivie (voir Naviguer vers un POI et suivre une route).

L’orientation est enregistrée sur l’appareil et retrouvée au lancement suivant.

Grille de latitudes et de longitudes

La case « Grille lat/lon » de la rubrique « Affichage » trace les parallèles et les méridiens avec leurs valeurs. Le pas de la grille suit le zoom : 10° en vue large, puis 5°, puis 1° de près. Il ne descend pas sous le degré.

Les cartes en mode nuit

Le thème « Nuit » se choisit dans les Réglages, ligne « Thème » (« Clair », « Sombre » ou « Nuit »). C’est un réglage propre à chaque appareil. En thème « Nuit », les cartes s’assombrissent pour préserver la vision nocturne :

C-MAP passe sur la variante nuit du style choisi : « Par défaut » devient « Nuit », « NOAA » devient « NOAA Nuit ». Le style d’origine revient quand vous quittez le thème « Nuit ».
Geogarage : les couleurs des cartes sont inversées (le blanc devient noir), puis légèrement assombries.
« OSM », « BING » et les images infrarouges gardent leurs couleurs, sous un voile sombre plus marqué.

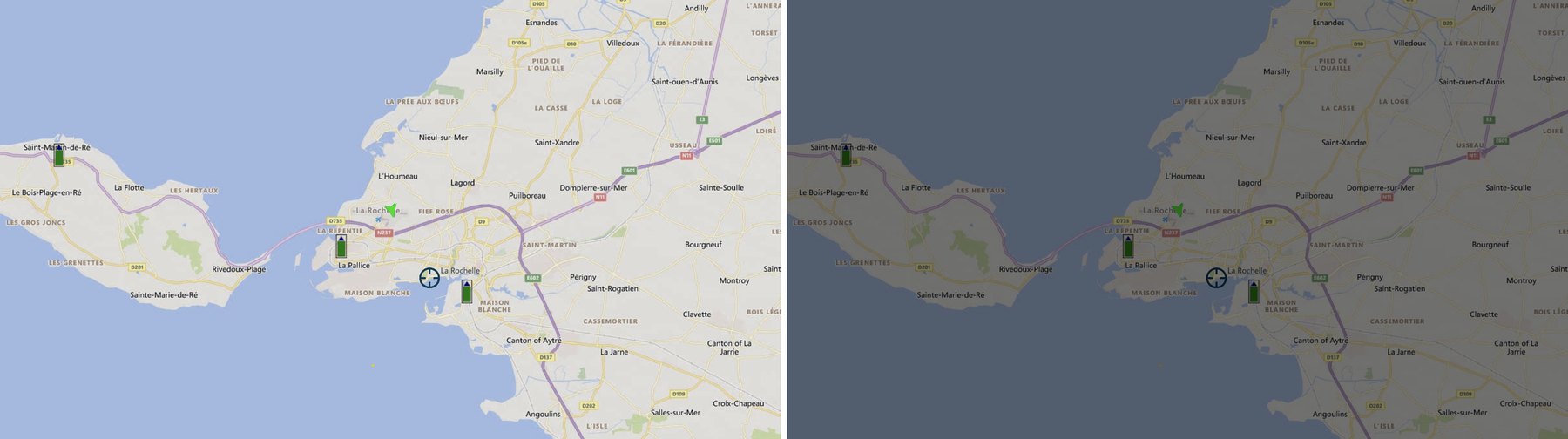

Le même port, La Rochelle, avec le thème Clair à gauche et le thème Nuit à droite, sur le fond OSM : sous le thème Nuit, la carte reste lisible sous un voile sombre
