Les réglages des cartes C-MAP dans NavimetriX

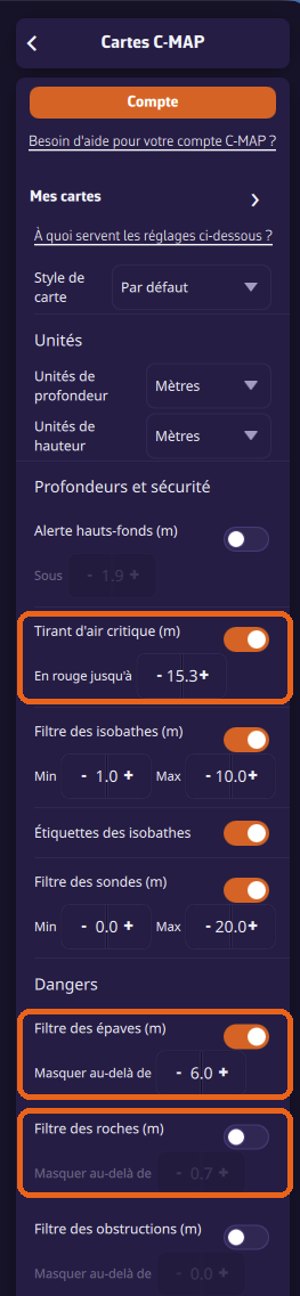

Style de carte

En haut de la page, « Style de carte » change l'aspect de toute la carte :

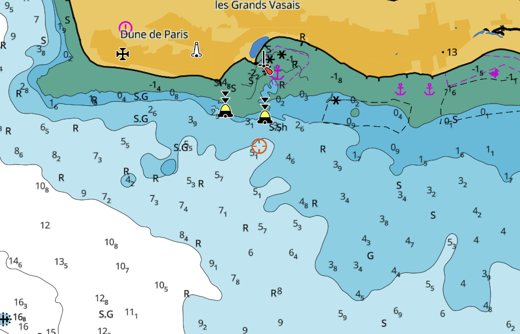

• Par défaut : la présentation de jour de C-MAP.

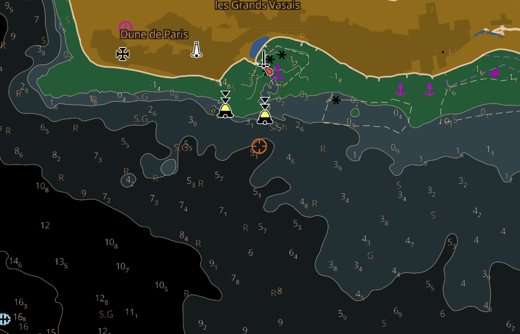

• Nuit : des couleurs sombres, pour préserver votre vision de nuit dans le cockpit.

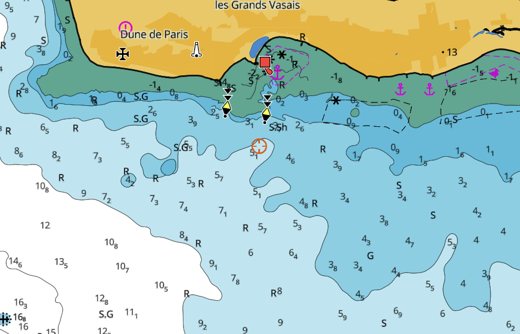

• NOAA : la présentation des cartes américaines (NOAA), familière aux habitués des cartes des États-Unis.
• NOAA Nuit : la présentation NOAA en couleurs de nuit.

Type de cartographie

En bas de la page, « Type de cartographie » permet de choisir entre :

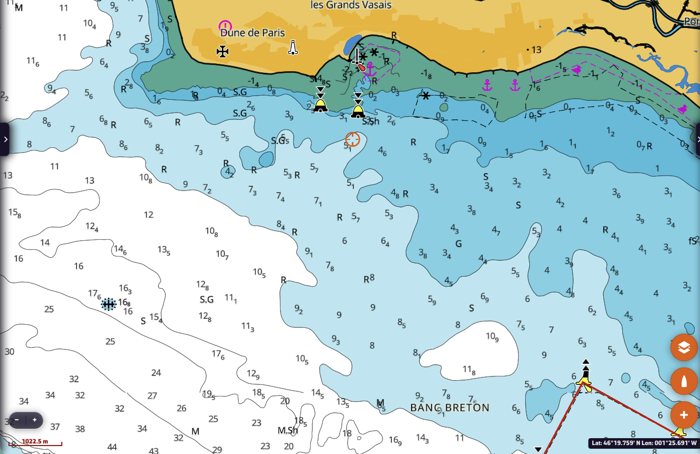

• Cartographie C-MAP (par défaut) : les cartes C-MAP complètes, avec tout leur contenu.

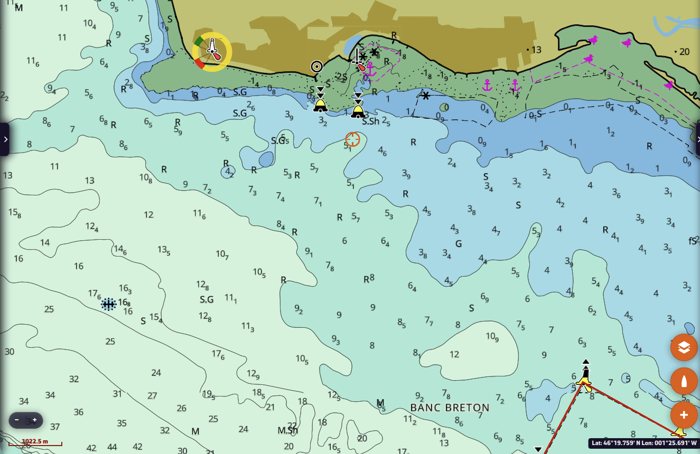

• Cartographie ENC uniquement : seulement les cartes électroniques officielles (ENC) des services hydrographiques, dans leurs couleurs officielles, sans le contenu ajouté par C-MAP comme la bathymétrie haute résolution et le relief ombré.

Réglages rapides du menu Couches

Les trois boutons à droite de « C-MAP », dans la rubrique Cartes du menu des couches (le bouton orange en bas à droite de la carte), activent et désactivent les couches les plus utilisées sans ouvrir les réglages. Un bouton orange indique une couche activée.

• Satellite (icône image, REVEAL X) : images satellite sur la terre et la mer, comme « Imagerie satellite » réglée sur « Activé ».
• Relief (icône montagne, REVEAL X) : le relief ombré de la terre et des fonds.
• Bathymétrie haute résolution (icône quadrillée) : les isobathes détaillées de C-MAP.

Satellite et relief ombrent tous deux la terre : activer l'un désactive l'autre. La bathymétrie haute résolution est indépendante. Ces boutons modifient les mêmes réglages que la page des réglages C-MAP, qui affiche leur état.

Avec des cartes DISCOVER X seulement, les boutons satellite et relief sont grisés, de même que les lignes REVEAL X des réglages C-MAP (zone de fonds, dureté des fonds, végétation, relief ombré, satellite). Avec les deux types de cartes, tout reste actif, mais ces couches ne s'affichent que sur vos cartes REVEAL X : une note sous « C-MAP » le rappelle. Une carte REVEAL X expirée compte comme une absence de REVEAL X.

Unités

• Unités de profondeur : mètres, pieds ou brasses. Elles servent aux sondes et aux isobathes de la carte, et aux profondeurs des filtres ci-dessous.
• Unités de hauteur : mètres ou pieds. Elles servent aux hauteurs de la carte, comme le tirant d'air des ponts, et au tirant d'air critique.

Profondeurs et sécurité

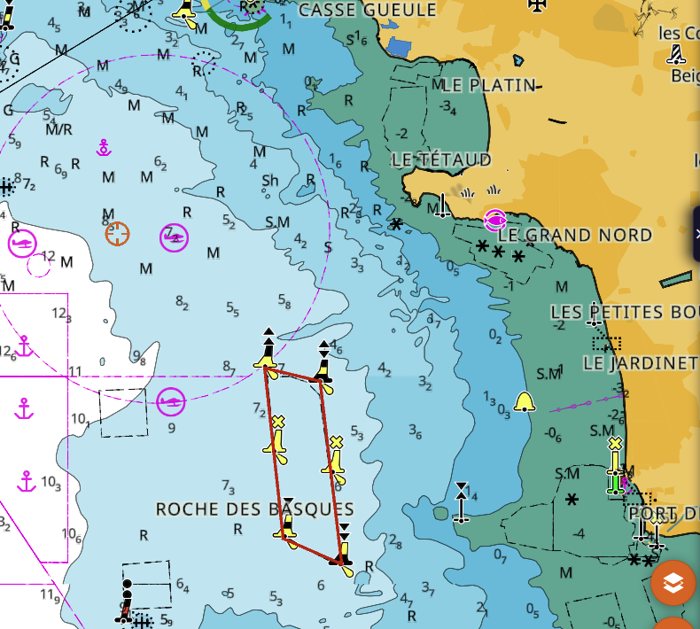

Alerte hauts-fonds. Couvre de hachures rouges les zones moins profondes que la valeur réglée dans « Sous ». Activez-la et réglez « Sous » sur votre tirant d'eau plus une marge de sécurité. Dans l'exemple, l'alerte est réglée à 2,4 m.

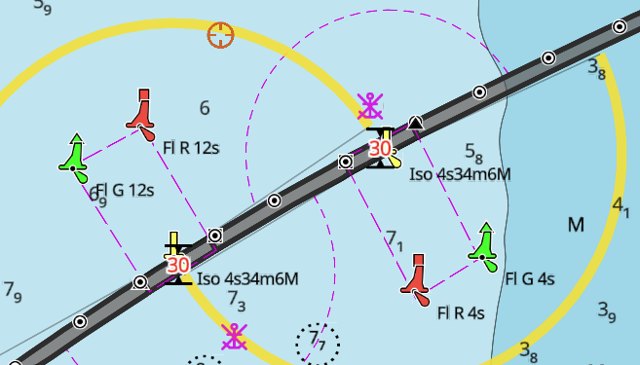

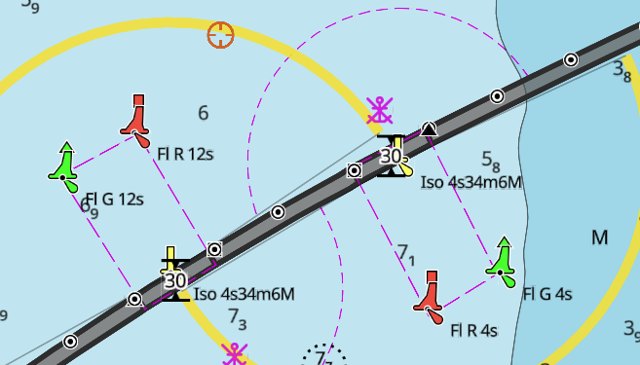

Tirant d'air critique. Affiche en rouge le tirant d'air des ponts inférieur ou égal à la valeur réglée dans « En rouge jusqu'à ». Activez-le et réglez « En rouge jusqu'à » sur le tirant d'air de votre bateau (hauteur du haut du mât au-dessus de l'eau, plus une marge). Seuls les ponts dont le tirant d'air figure dans la carte sont concernés. Il est écrit à côté du pont, par exemple 30 m pour le pont de l'île de Ré, et n'apparaît qu'en zoomant de près. Dans l'exemple, « En rouge jusqu'à » est réglé à 33,6 m : le tirant d'air du pont de l'île de Ré, 30 m, passe en rouge.

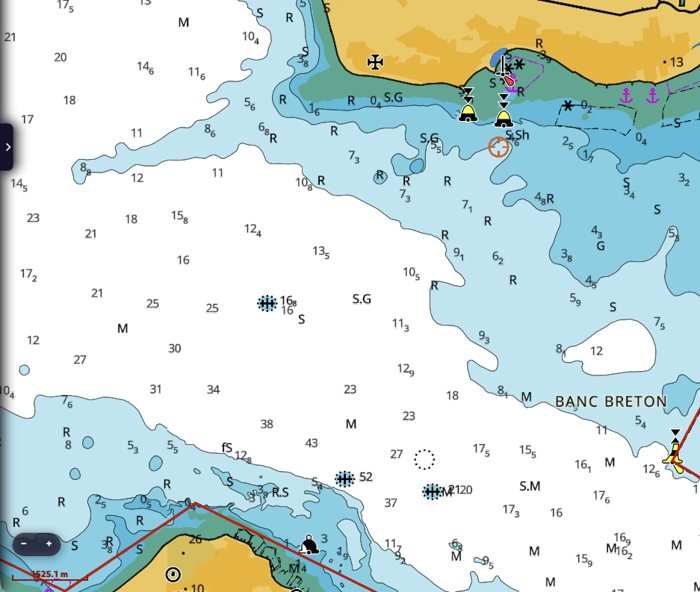

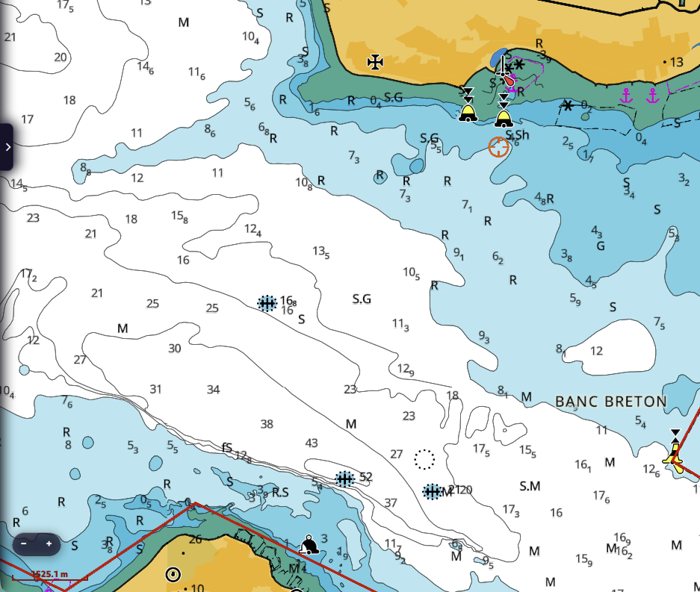

Filtre des isobathes. N'affiche que les isobathes (lignes de sonde) comprises entre les profondeurs « Min » et « Max ». Utile pour ne garder que les lignes qui comptent pour votre bateau. Dans l'exemple, de 2 m à 10 m : les isobathes plus profondes, au large, disparaissent.

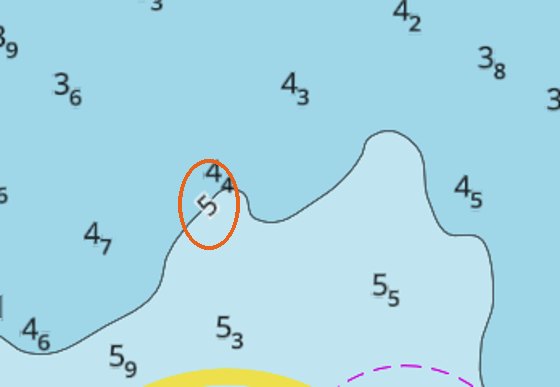

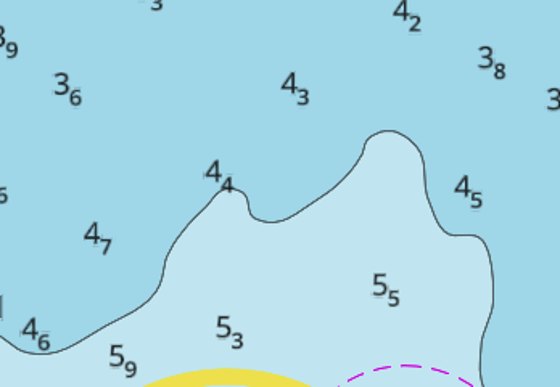

Étiquettes des isobathes. Écrit la profondeur sur les isobathes, pour lire la profondeur d'une ligne sans chercher la sonde la plus proche. Les valeurs apparaissent en zoomant de près (barre d'échelle d'environ 300 m ou moins).

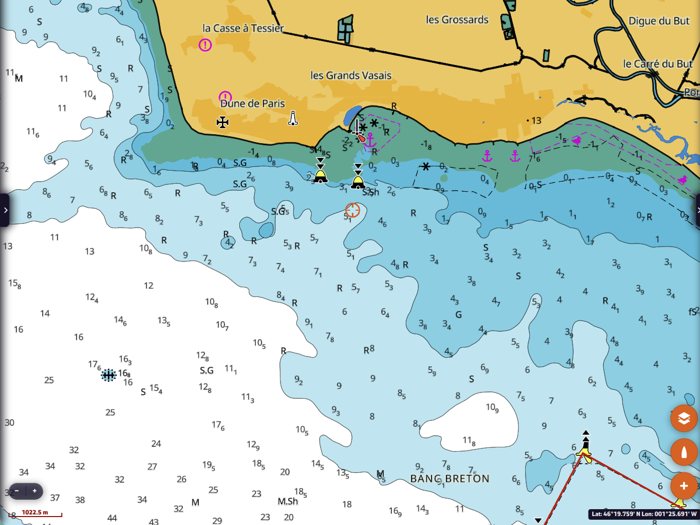

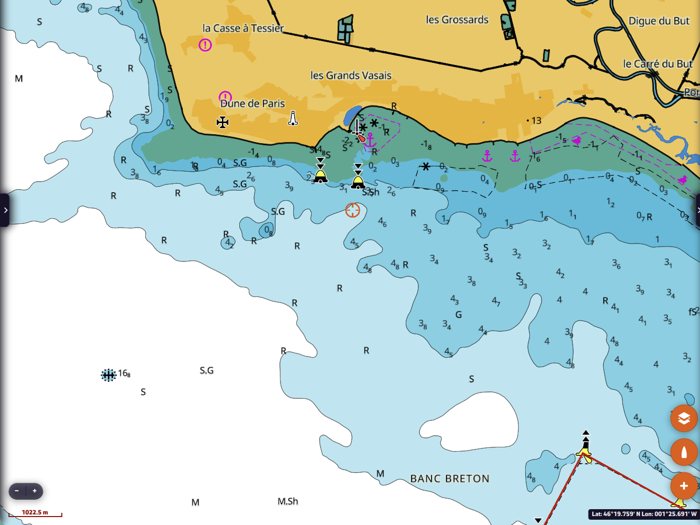

Filtre des sondes. N'affiche que les sondes comprises entre les profondeurs « Min » et « Max ». Utile pour alléger une carte chargée. Dans l'exemple, de 0 à 4,9 m : seules les sondes près de la côte restent.

Dangers

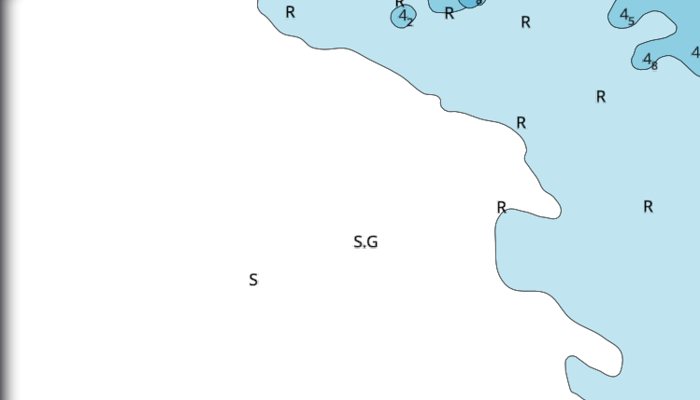

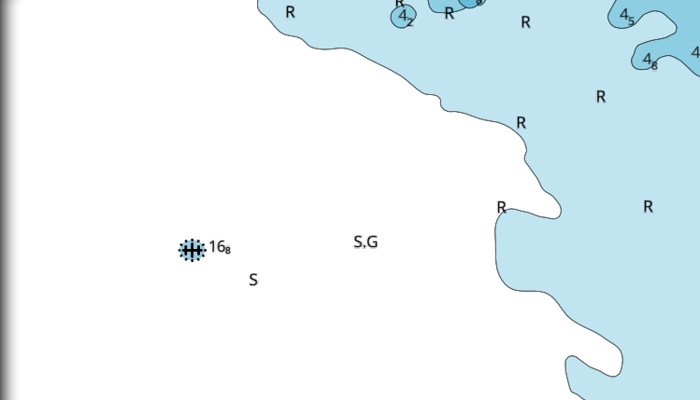

Filtre des épaves, Filtre des roches, Filtre des obstructions. Chaque filtre masque les épaves, roches ou obstructions plus profondes que la valeur réglée dans « Masquer au-delà de ». Les dangers qui découvrent à marée basse (sonde négative, par exemple une roche à -0,5 m, qui découvre de 0,5 m) restent toujours affichés. Dans l'exemple, le filtre des épaves masque les épaves au-delà de 9,9 m : l'épave par 16,8 m, sans danger pour un voilier, disparaît. La valeur ne peut pas être négative. Sur la plupart des cartes européennes, les roches toujours couvertes de profondeur connue figurent sous forme de sondes : le filtre des roches masque alors peu de choses, celui des épaves allège davantage.

Important : une épave, une roche ou une obstruction dont la profondeur n'est pas connue n'est jamais masquée par ces filtres. Ils rendent la carte plus lisible, ils ne font pas disparaître un danger : gardez toujours une marge.

Fonds marins

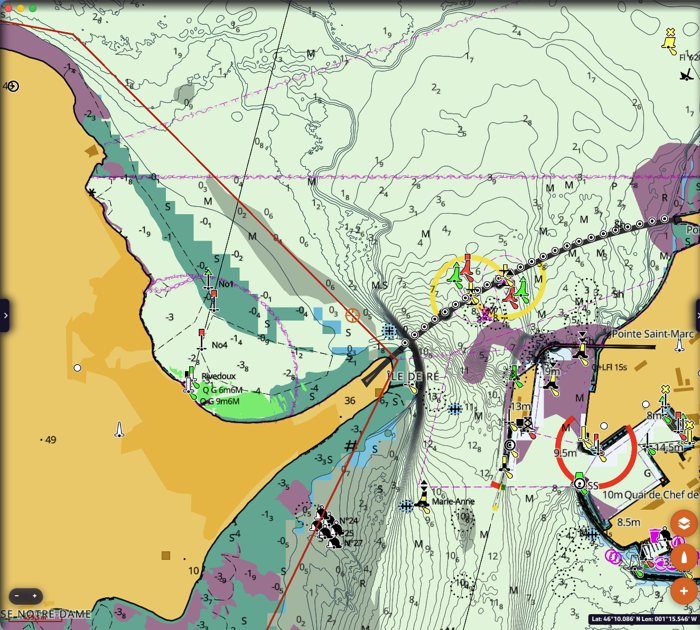

Zone de fonds (REVEAL X). Colore les fonds selon leur nature. La légende sous l'interrupteur donne les couleurs : sédiments fins, sable, sédiments grossiers, roches et blocs, corail, coquillages, herbiers, sédiments mixtes. « Nature des fonds » affiche soit tous les types, soit seulement la végétation (herbiers). Utile pour choisir un mouillage : le sable et la vase tiennent bien, les herbiers et les roches beaucoup moins.

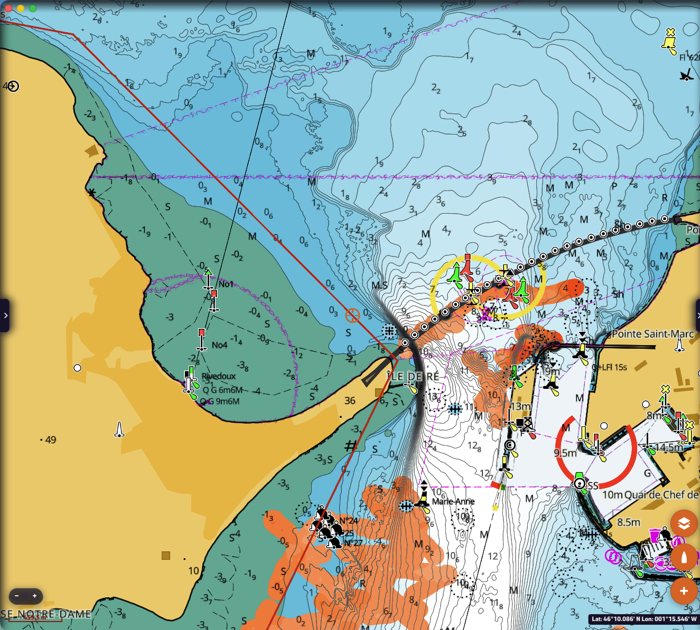

Dureté des fonds collaborative (REVEAL X). Colore les fonds selon leur dureté, à partir des données Social Map de C-MAP. « Lissé » et « Contraste élevé » sont deux présentations des mêmes données.

Couches additionnelles

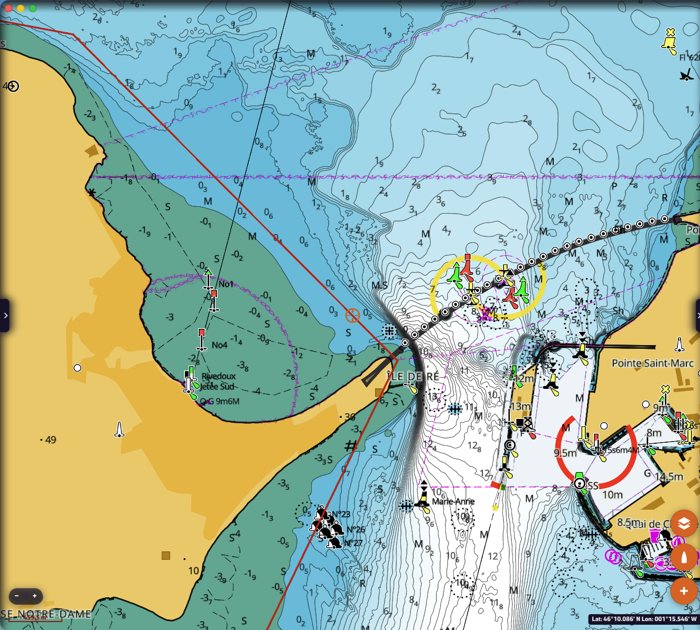

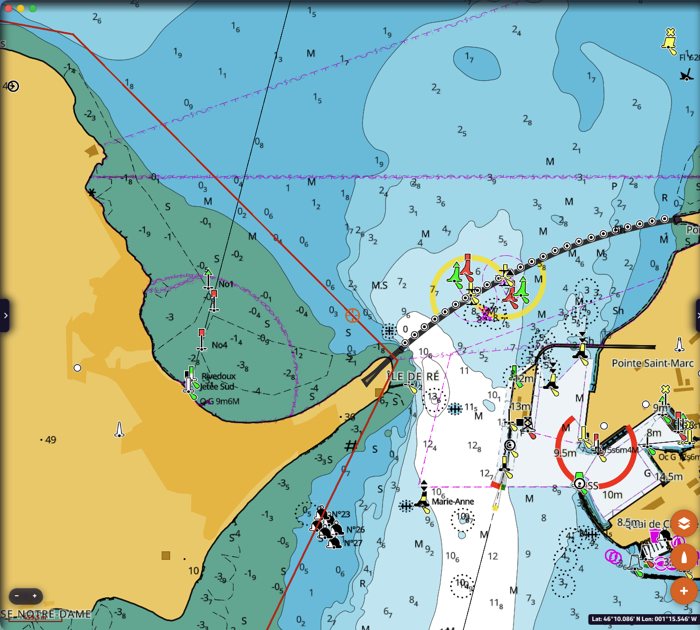

Bathymétrie haute résolution. Ajoute les isobathes détaillées de C-MAP, bien plus serrées que sur les cartes officielles. Aussi disponible en bouton rapide dans le menu des couches (voir plus haut).

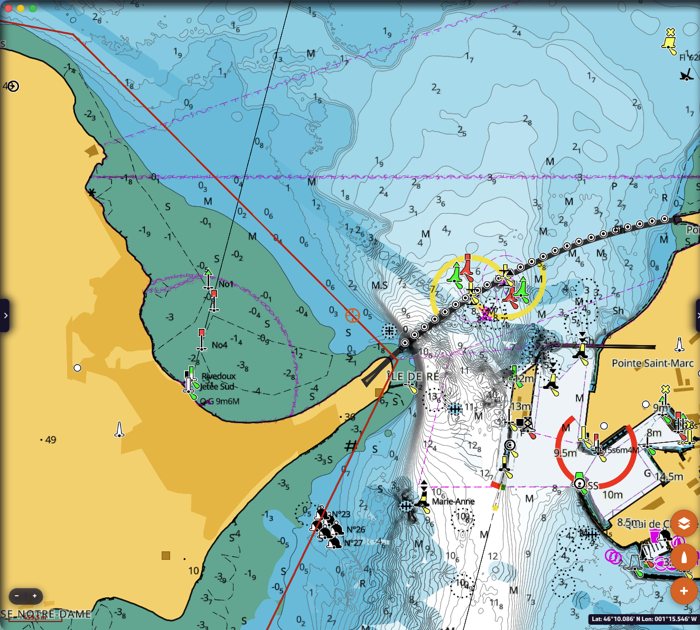

Bathymétrie collaborative. Ajoute les données de profondeur de la Social Map de C-MAP, recueillies par les bateaux. Elle ne s'active que si la Bathymétrie haute résolution est activée : sinon la ligne est grisée.

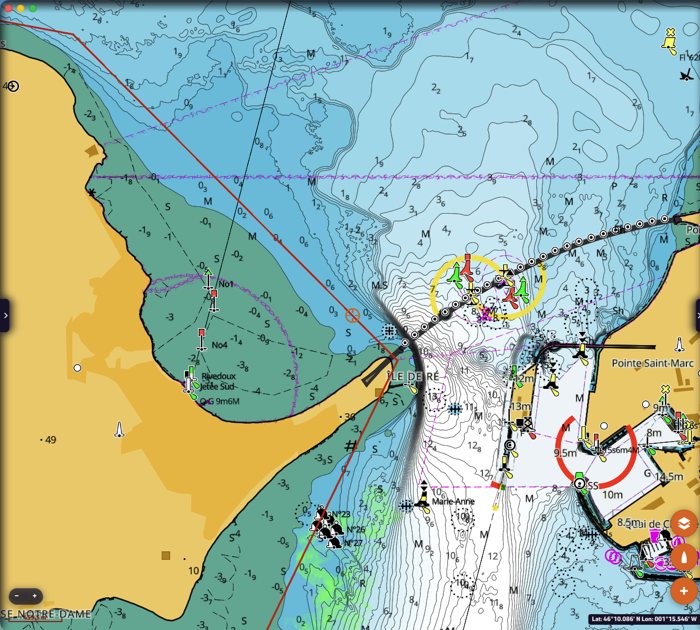

Végétation collaborative (REVEAL X). Affiche en vert la végétation sous-marine, à partir des données Social Map de C-MAP.

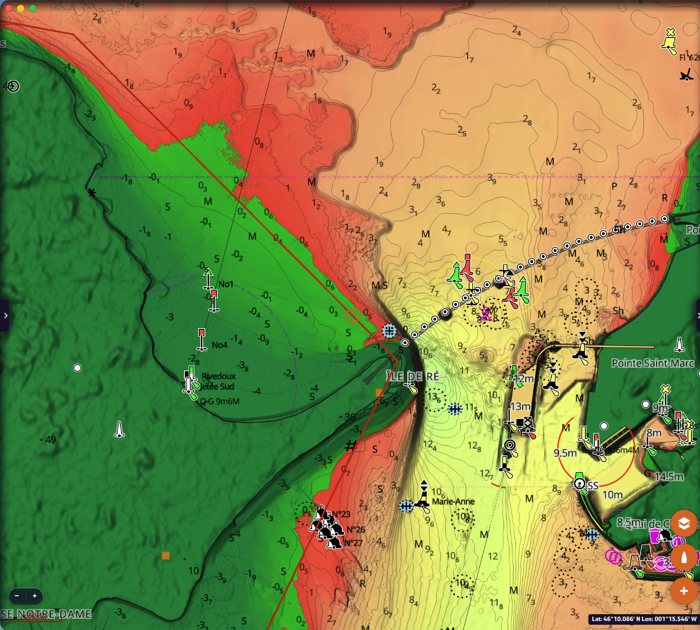

Relief ombré (REVEAL X). Colore et ombre le relief de la terre et des fonds. « Opacité relief ombré » règle sa transparence, de 0 % (invisible) à 100 % (opaque).

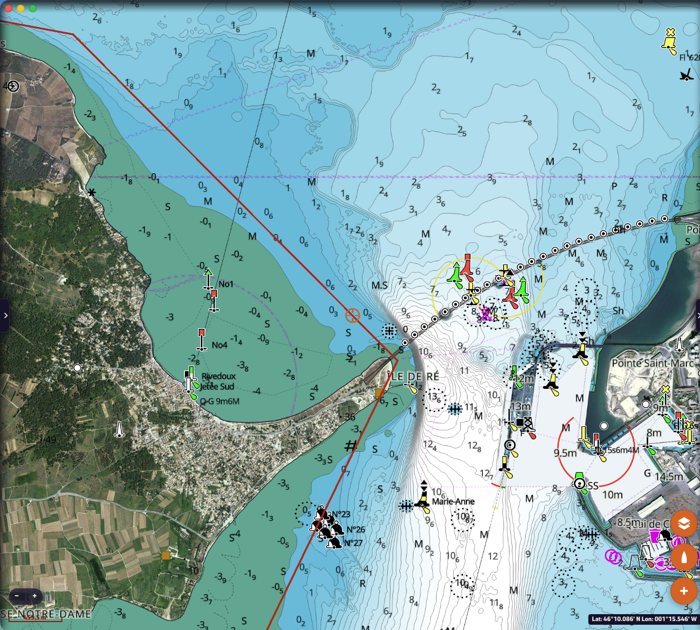

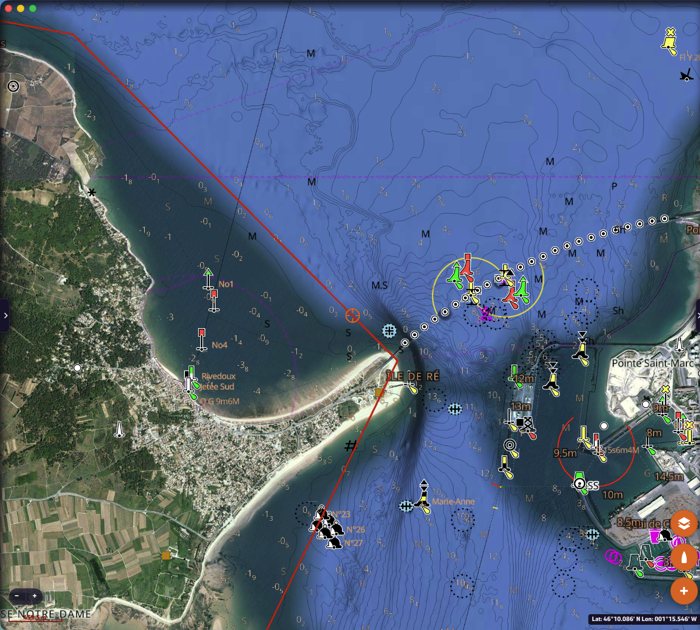

Imagerie satellite (REVEAL X). Affiche les images satellite : « Terre uniquement » sur la terre seulement, « Activé » sur la terre et la mer. « Opacité satellite » règle sa transparence, de 0 % à 100 %. Dans le menu des couches, activer le satellite désactive le relief, et inversement.

Cartes raster apparaît grisé : ce réglage n'est pas disponible dans NavimetriX aujourd'hui.

Affichage

Aires marines protégées. Affiche les aires marines protégées. « Affichage des AMP » choisit lesquelles : seulement les zones interdites d'accès, les zones interdites et les plus restrictives, ou toutes. Cette couche affiche les aires marines protégées des États-Unis, du Canada, de l'Australie et de l'Afrique du Sud. En Europe, les zones protégées comme les parcs nationaux (Port-Cros, par exemple) figurent comme zones réglementées, toujours visibles sur la carte, quel que soit ce réglage.

Texte national. Affiche les noms et les textes dans la langue du pays quand la carte les fournit, au lieu du texte international (en anglais).

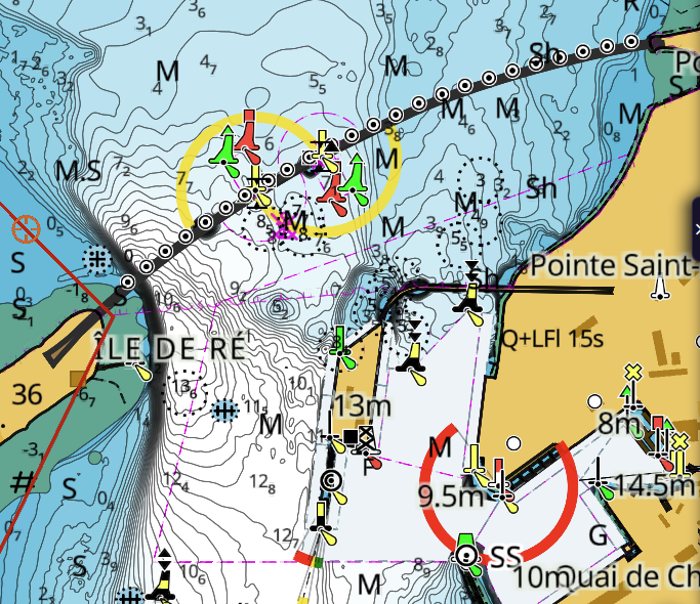

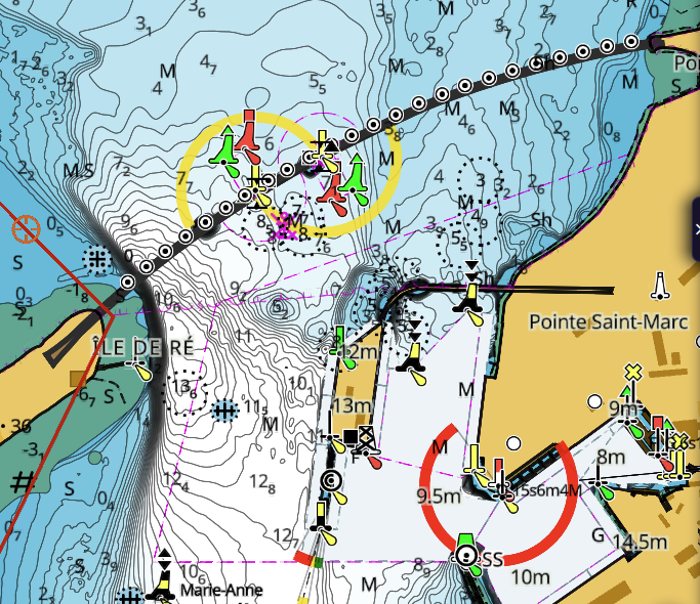

Agrandissement du texte et Grossissement des symboles. Agrandissent les textes et les symboles de la carte, par exemple sur un petit écran de téléphone. Ils ne concernent que la carte C-MAP.

Revenir à la présentation par défaut

Chaque réglage peut être modifié à tout moment depuis la même page. Pour revenir à la présentation C-MAP par défaut, désactivez les filtres et les alertes, choisissez le style « Par défaut » et « Cartographie C-MAP ».

Voir aussi : Les cartes C-MAP dans NavimetriX, pour acheter, installer et télécharger vos cartes.
