Salidas NMEA

Experto

Lo esencial

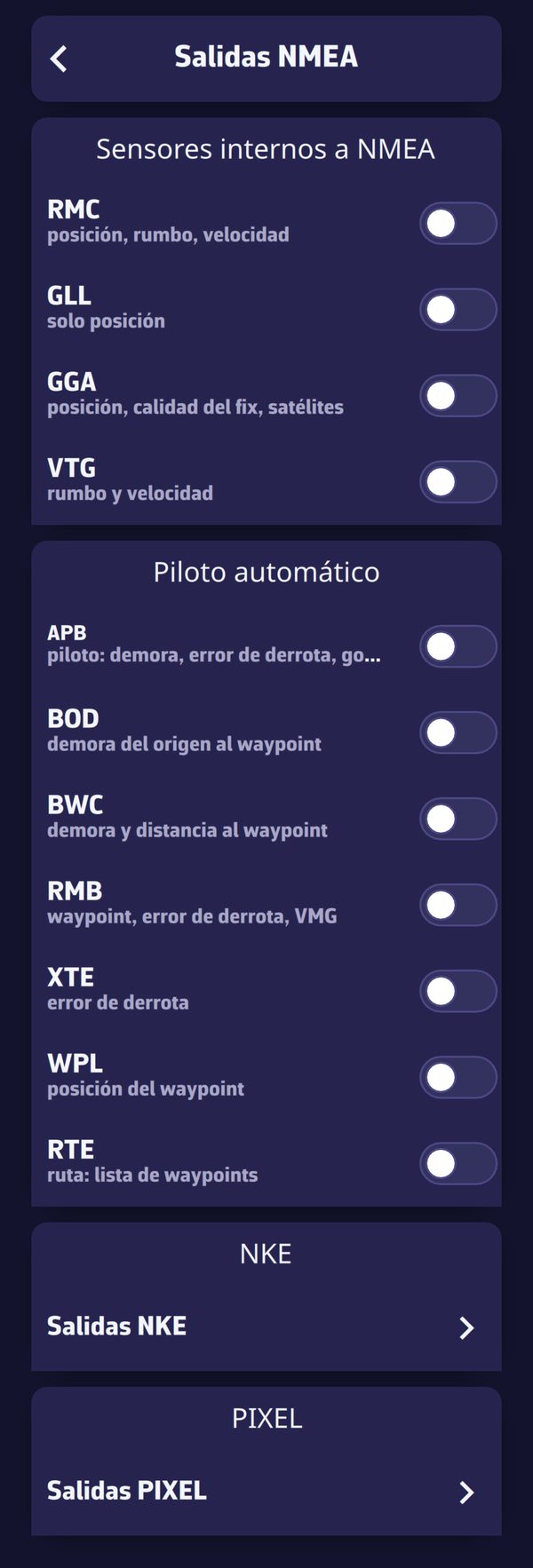

La página Salidas NMEALa página Salidas NMEA

NavimetriX también puede emitir NMEA 0183 hacia los instrumentos: la posición del dispositivo para un plotter sin GPS, las sentencias de navegación para el piloto automático, datos de rendimiento para las pantallas NKE o PIXEL. Las salidas parten por el enlace NMEA configurado: requieren, por tanto, la suscripción Premium y un enlace activo.

  1. Configure primero la recepción (véase Conexión NMEA 0183).
  2. En «Ajustes», «GPS & NMEA», toque «Salidas NMEA», al final de la página.
  3. Active las sentencias deseadas.
  4. Compruebe la emisión en la consola «Sentencias NMEA entrantes»: las sentencias enviadas aparecen en ella en naranja.
  5. Con una caja NKE, inicialícela una vez para que las pantallas reciban estos datos: véase Inicializar la caja NKE.

Para ir más lejos

Cuándo y por dónde parten las salidas

  • Las sentencias se emiten una vez por segundo, en cuanto un enlace NMEA está activo. Se reparten a lo largo del segundo para no saturar las pasarelas lentas (como la caja Wi-Fi NKE).
  • Parten por el enlace de la central. Si no hay central (un barco con solo un GPS y un AIS), parten por el primer enlace activo.
  • En UDP, se envían a la «Dirección IP del servidor» y al puerto del enlace. Tras un escaneo, «Aplicar ajustes» escribe en ella la dirección de la pasarela encontrada. Si configura el enlace a mano, compruebe que es la dirección de la pasarela: si no, las sentencias se muestran en naranja en la consola pero no llegan a ninguna parte.
  • Los waypoints y las rutas (WPL, RTE) parten preferentemente por el enlace GPS dedicado cuando está activo: un plotter suele aceptar estas transferencias solo en su propio enlace.
  • Sin una posición válida del barco, solo se emite la presión del barómetro, para no enviar nunca valores falsos al piloto. Tampoco se emite nada durante la reproducción de una traza o el seguimiento de otro barco.

Sensores internos a NMEA

El bloque «Sensores internos a NMEA» envía la posición del barco (en general la del GPS del dispositivo) a los instrumentos:

SentenciaContenido
RMCposición, rumbo, velocidad
GLLsolo la posición
GGAposición, calidad del fix, satélites
VTGrumbo y velocidad
XDR / MDAbarómetro del dispositivo, presión (solo en un dispositivo que tenga barómetro)

RMC y VTG llevan la velocidad y el rumbo sin amortiguar: el plotter o el piloto amortigua por sí mismo. La presión se envía cada 5 segundos, corregida por la «Corrección sensor interno». Solo se envía el barómetro del dispositivo: un barómetro NMEA ya está en la red.

Piloto automático

Atención: cuando estas casillas están marcadas y un piloto automático recibe estas sentencias NMEA, modifica la trayectoria del barco. Es muy práctico, pero hay que usarlo con la mayor precaución.

El bloque «Piloto automático» envía las sentencias de navegación hacia un waypoint. Solo parten cuando hay un destino activo: un «Ir a» hacia un POI o una ruta seguida (véase Navegar hacia un POI y seguir una ruta).

SentenciaContenido
APBpiloto: demora, error de derrota, timón
BODdemora del origen al waypoint
BWCdemora y distancia al waypoint
RMBwaypoint, error de derrota, VMG
XTEerror de derrota
WPLposición del waypoint
RTEruta: lista de waypoints

El error de derrota (XTE, cross-track error) es la distancia entre el barco y la línea que une el waypoint anterior con el siguiente. El nombre de los waypoints se envía en mayúsculas y limitado a 10 caracteres, sin acentos ni comas: un nombre demasiado largo hace que algunos instrumentos rechacen la sentencia entera. Consulte el manual de su piloto para saber qué sentencias espera; APB y RMB son las más habituales.

Salidas NKE

«Salidas NKE» envía sentencias propietarias de NKE:

  • «Gyrographic», «Datos de rendimiento»: la velocidad objetivo de la polar, el ángulo de VMG objetivo y la eficiencia de velocidad;
  • «Multigraphic», «Datos dinámicos»: hasta ocho valores, uno por «Canal 1» a «Canal 8».

Para cada canal: «–» (nada), STW_TGT (velocidad objetivo), STW_EFF (eficiencia de velocidad), VMG, VMG_TGT (VMG objetivo), VMG_TGT_ANG (ángulo de VMG objetivo), VMG_EFF (eficiencia de VMG), BTW (demora del waypoint), DTW (distancia al waypoint), VMC (velocidad hacia el waypoint), TTG (tiempo restante), D2LL y T2LL (distancia y tiempo hasta la layline).

Estos títulos no reservan los datos a las pantallas Gyrographic y Multigraphic. NavimetriX envía sus sentencias a la caja NKE (Caja Wi-Fi o Caja USB), que las convierte en canales del bus Topline, la red de instrumentos NKE. Las pantallas del bus leen después esos canales, en particular las Multigraphic y las Multidisplay, tanto de primera generación como II. Las sentencias del bloque «Piloto automático» siguen el mismo camino:

Activar en NavimetriXDato disponible en las pantallas NKE
BWC o RMBdistancia y demora al waypoint
APB, RMB o XTEerror de derrota
«Datos dinámicos»canales 1 a 8
«Datos de rendimiento»velocidad objetivo, ángulo de viento óptimo y eficiencia, según la pantalla

Para ver estos datos en la pantalla:

  • Multigraphic II y Multidisplay II: elija el dato en el grupo «GPS» para la distancia, la demora y el error de derrota, y en el grupo «Customs» (canales dinámicos) para los canales 1 a 8. Las páginas Waypoint y XTE están disponibles cuando hay un waypoint activo en el bus.
  • Multigraphic y Multidisplay de primera generación: los canales 1 a 8 se llaman DYN1 a DYN8. Aparecen en la página 4+4 del Multigraphic y en las páginas 4/4 y 1/1 del Multidisplay.

El «Canal 1» de NavimetriX corresponde a DYN1, y así sucesivamente hasta el «Canal 8».

El piloto NKE utiliza los mismos datos en su modo GPS (XTE, con BWC o RMB): se aplica la advertencia de la sección «Piloto automático» anterior.

Inicializar la caja NKE

La caja debe aprender qué sentencias recibe: solo transmite al bus los canales creados durante una inicialización. Sin este paso, las sentencias salen de NavimetriX pero no llegan a las pantallas. Solo hay que hacerlo una vez.

  1. Conecte el dispositivo a la caja y configure el enlace con «Escanear dispositivos NMEA» (véase Conexión NMEA 0183): el escaneo también rellena la dirección a la que parten las salidas. Para una Caja Wi-Fi configurada a mano: «TCP», dirección 192.168.56.1, puerto 50000.
  2. En «Salidas NMEA», active las sentencias y los canales deseados y después inicie un destino (un «Ir a» hacia un POI o una ruta seguida): sin destino, los datos del waypoint no se envían.
  3. En la consola «Sentencias NMEA entrantes», compruebe que todo sale, en naranja: BWC o RMB para el waypoint, PNKEP para los datos de rendimiento y una línea PNKEA por canal activo ($PNKEA,AA,1, para el «Canal 1»). La caja solo crea los canales cuyas sentencias ve pasar, y NavimetriX no envía un valor que no esté disponible: los objetivos requieren una polar y viento, y el tiempo restante (TTG), un barco que se acerque al destino.
  4. Mantenga pulsado el botón INIT de la caja:
    • 3 segundos (3 pitidos) para una primera inicialización: la lista de canales NMEA se crea de nuevo;
    • 6 segundos si la caja ya tiene canales NMEA que conservar, por ejemplo los de un GPS cableado: los nuevos se añaden a los existentes.
  5. La caja escucha durante 10 segundos emitiendo pitidos, termina con un pitido largo y después emite un pitido por cada canal creado. Si ningún pitido sigue al largo, no ha recibido sentencias NMEA: compruebe el enlace y vuelva a empezar.

Los canales creados permanecen en la memoria de la caja y vuelven en cada arranque. Repita la inicialización de 6 segundos solo si más adelante activa otra sentencia u otro canal.

Un dato ya proporcionado por un instrumento del bus, como un GPS Topline, conserva la prioridad: el canal NMEA equivalente no se crea.

Si NavimetriX está conectado a la entrada NMEA cableada de una Multigraphic II o una Multidisplay II en lugar de a una caja, la inicialización se lanza desde la pantalla: parámetros, mantenimiento, periféricos, entrada NMEA.

Salidas PIXEL

«Salidas PIXEL» envía datos a las pantallas PIXEL EXOCET, en UDP hacia la «Dirección IP» de la pantalla (192.168.100.251 por defecto):

  • «Rendimiento»: velocidad polar y porcentaje alcanzado, VMG polar y porcentaje alcanzado, ángulo y velocidad objetivo de VMG;
  • «Waypoint»: demora, distancia y tiempo restante hasta el waypoint activo;
  • «Corriente»: la corriente prevista en la posición del barco, tomada del GRIB de corriente mostrado y, si no, de los atlas de corrientes, multiplicada por el porcentaje ajustado al lado (80 a 150 %, 100 % por defecto).

Retransmitir en la red local

Tres retransmisiones ponen datos a disposición de los demás dispositivos de a bordo, sin Internet, mediante difusión UDP en la red Wi-Fi local. El puerto de retransmisión es 10111 por defecto; no debe ser un puerto que escuche un enlace del dispositivo.

  • «Retransmitir el GPS interno en la red local» (visible cuando «Fuente GPS» vale «Interno»): el teléfono envía su posición. Un ordenador sin GPS la escucha como un enlace NMEA en UDP en ese puerto (en modo avanzado, como enlace GPS dedicado).
  • «Retransmitir el barómetro interno en la red local» (bloque «Barómetro», en un dispositivo que tenga barómetro): la presión del dispositivo, para un ordenador o una central sin barómetro.
  • «Retransmitir en la red local» (modo avanzado, para un enlace en UDP, en TCP o en SERIE): lo que recibe el enlace se vuelve a emitir para los demás dispositivos. Un ordenador conectado a la central por USB, o que ocupa el único puesto TCP de una pasarela, alimenta así todo el barco. En UDP, la retransmisión sirve para los aparatos que solo envían sus datos a una única dirección IP, la del dispositivo: sin ella, los demás dispositivos de la red no los recibirían. Los datos de demostración nunca se retransmiten. Cuando está activa, las frases que NavimetriX calcula para sus salidas NMEA y NKE también se emiten en la red local, en el mismo puerto que el flujo recibido; en modo demo no se emite nada.

Los dos dispositivos deben estar en la misma red Wi-Fi; algunos routers aíslan a sus clientes entre sí. La aplicación debe permanecer abierta en el dispositivo que retransmite.

Compartir sin red local

Para seguir el barco desde tierra, la cabina remota pasa por Internet: véase Cabina remota.
