Olas y estado del mar

Experto

Lo esencial

Los modelos de olas (tipo «Estado de la mar» en la ventana de descarga) describen la mar de forma simplificada: su altura, su periodo y su dirección. Muchos distinguen el mar de viento, levantado por el viento local, y el mar de fondo, llegado de más lejos, junto al mar total que reúne ambos. NavimetriX muestra la altura en color, la dirección con flechas y todos los valores en las etiquetas de la parte superior del mapa. Los modelos de olas requieren la suscripción Premium.

Descargue un GRIB de tipo «Estado de la mar» para su zona (véase Descargar un GRIB).
Muéstrelo desde la pestaña «GRIBs» del panel izquierdo. En el menú de capas, el parámetro mostrado es «Olas».
Marque «Fondo de color» para la altura y «Flechas» para la dirección.
Lea bajo el objetivo el mar total, el mar de viento y el mar de fondo: altura, dirección y periodo, y después el peralte del oleaje.
Toque una etiqueta para abrir su curva durante toda la duración del archivo.

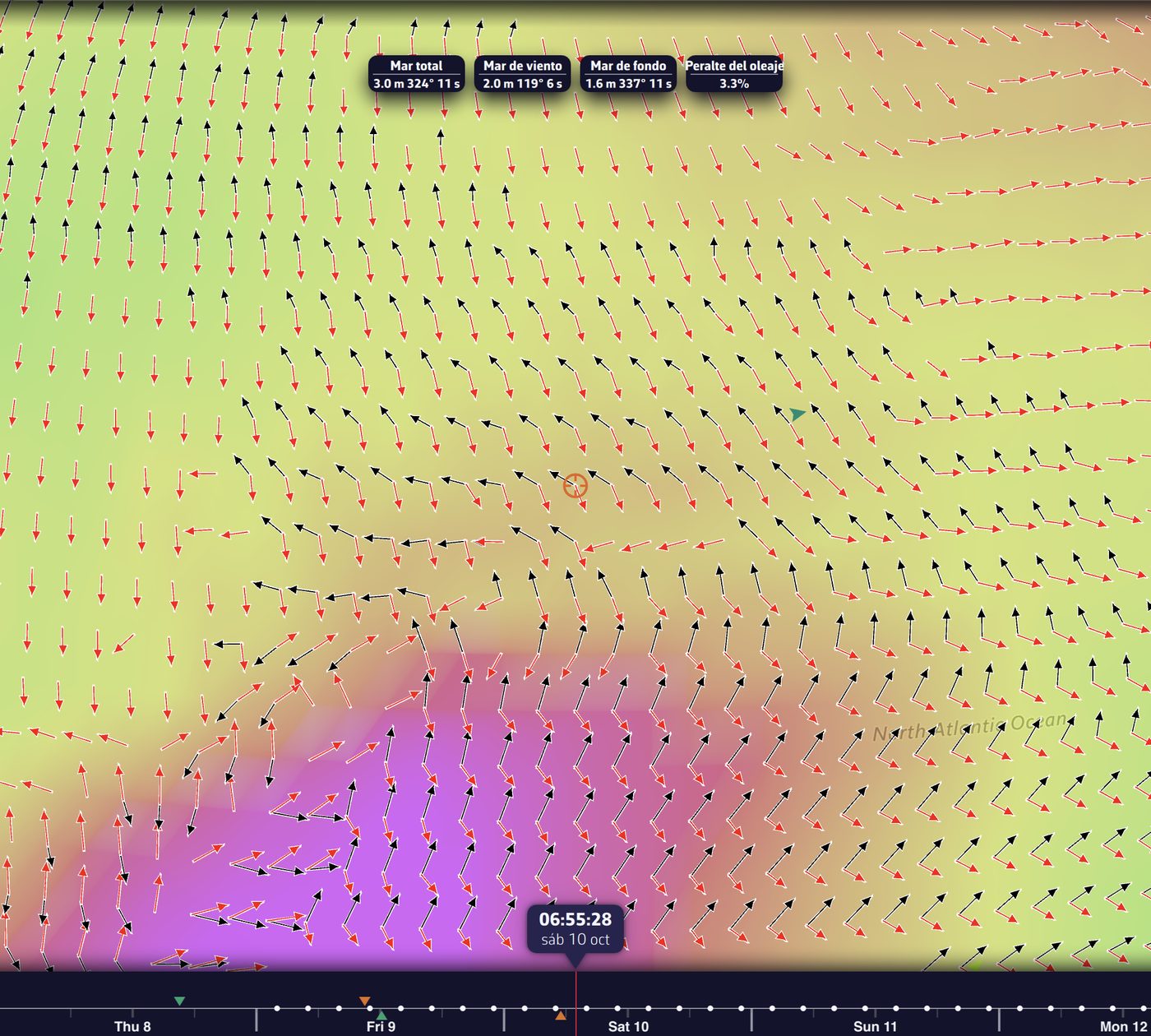

Mar de viento y mar de fondo en el mapa: etiquetas Mar total, Mar de viento, Mar de fondo y Peralte del oleaje, flechas negras del mar de viento y rojas del mar de fondo

Para ir más lejos

Mar total, mar de viento y mar de fondo

La altura es la altura significativa, la medida habitual del estado de la mar: corresponde aproximadamente a lo que estima un observador a simple vista. Algunas olas aisladas son claramente más altas.
El periodo es el tiempo, en segundos, entre dos crestas. Un mar de fondo largo (periodo alto) es más cómodo que un mar de viento corto y hueco de la misma altura.
La dirección es aquella de donde vienen las olas, como para el viento: un mar de fondo de 270° llega del oeste.

Cuando el archivo contiene el mar de viento o el mar de fondo, la etiqueta «Olas» pasa a ser «Mar total», y se añaden dos etiquetas: «Mar de viento» y «Mar de fondo». Cada una da la altura, la dirección y el periodo; «—» señala un valor ausente.

Toque una etiqueta para abrir su curva en el punto señalado, durante toda la duración del archivo:

la altura en trazo continuo naranja, en el eje izquierdo, en metros;
el periodo en trazos discontinuos azul claro, en el eje derecho, en segundos;
la dirección con flechas, en una fila en la parte superior del gráfico, y con una flecha grande sobre la curva a la hora mostrada. Como en el mapa, las flechas muestran el sentido de desplazamiento de las olas.

Toque la curva para desplazarse en el tiempo; toque de nuevo la etiqueta para cerrar el gráfico.

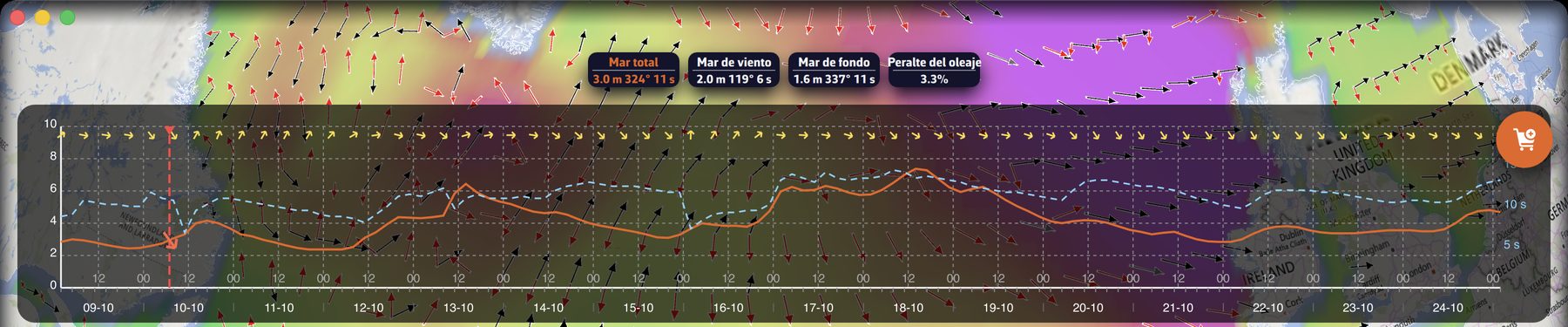

Curva del mar total: altura en naranja, periodo en trazos azul claro en el eje derecho, flechas de dirección arriba

Las flechas

La casilla «Flechas» del menú de capas muestra la dirección de las olas:

con un archivo que distingue mar de viento y mar de fondo, dos flechas por punto de la malla: el mar de viento en el color del mapa (negro, blanco sobre el fondo BING) y el mar de fondo en rojo. El mar total aparece en gris, solo allí donde el modelo no da ni uno ni otro;
con un archivo de mar total solamente, una flecha en el color del mapa.

Las flechas parten del punto de la malla y muestran el sentido de desplazamiento de las olas, al contrario que las etiquetas, que dan la dirección de donde vienen. Su longitud crece con la altura. Ninguna flecha parte de tierra.

El fondo de color

El color sigue la altura del mar total, del azul (mar en calma) al magenta (mar fuerte), de 0 a 5 m. Siempre se oculta en tierra, sea cual sea el ajuste «Relieve terrestre» del viento.

Los ajustes están en el panel derecho, «Visualización de pronósticos», sección «Olas»:

Ajuste	Valores	Por defecto
«Estilo de mapa de colores»	«Degradado» o «Zonas Iso»	Degradado
«Transparencia»	0 a 100 %, en pasos de 5	50 %
«Zonas ISO paso»	0,2 a 2,0 m, en pasos de 0,2	0,2 m

En «Zonas Iso», el mar se pinta por tramos de la altura elegida, y el tramo por debajo del primer paso permanece transparente. No hay ajuste para las flechas.

Panel Visualización de pronósticos, sección Olas: estilo de color, transparencia y paso de las zonas iso

El peralte del oleaje

El peralte del oleaje (en inglés, steepness) es la relación entre la altura de las olas y su longitud de onda, expresada en porcentaje. A igual altura, un mar corto tiene más peralte, es más hueco y más duro para el barco que un mar de fondo largo: 2 m de mar de fondo a 12 s dan un peralte del 0,9 %, 2 m de mar de viento a 5 s dan el 5,1 %.

NavimetriX lo calcula con la longitud de onda en aguas profundas, a partir de la altura y del periodo del GRIB, para el mar total y para el mar de viento, y retiene el mayor de los dos. El mar de fondo, largo por naturaleza, no entra en el cálculo. Los mares de menos de 0,5 m se ignoran: un chapoteo de unos centímetros daría un peralte elevado sin ningún sentido para un barco.

Peralte	Lo que se observa en general
Hacia el 2 %	Mar de fondo largo, mar suave
3 a 4 %	Mar de viento bien levantado, algunos borreguillos
4 a 5 %	Borreguillos por todas partes, rompientes frecuentes
Más allá del 5 al 6 %	Mar joven y corto (viento que refresca, viento contra corriente): las crestas rompen a menudo

Estas referencias valen para el peralte medio del estado de la mar. Una ola aislada rompe hacia el 14 % (1/7), pero las olas más grandes de un mar alcanzan aproximadamente el doble de la altura significativa: se acercan a ese límite cuando el peralte medio supera el 6 al 7 %. En alta mar, estos valores siguen siendo raros: en un GFS Wave global de 16 días, menos de un punto de cada mil supera el 5 %. Este cálculo no tiene en cuenta ni la profundidad ni la corriente, que levantan el mar sobre los bajos fondos y con viento contra corriente.

El peralte se lee:

en la etiqueta «Peralte del oleaje», junto a las etiquetas de olas; tóquela para abrir su curva, graduada en %;
como fondo de color: en el menú de capas, elija «Peralte del oleaje» en lugar de «Olas». El mar permanece transparente por debajo del 1,5 %, y después pasa del verde (2 %) al amarillo (3 %), al naranja (4 %), al rojo (5 %) y al rojo oscuro a partir del 6 %. Las flechas de dirección siguen mostradas, y el fondo nunca es más transparente que el 25 %, aunque la transparencia de las olas esté ajustada más alta;
en «Valor en el cursor», en ordenador, cuando «Peralte del oleaje» es el parámetro mostrado;
a lo largo de un routing, en la columna «Peralte máximo» de la tabla de ruta y en la etiqueta «Peralte del oleaje» de la barra del routing;
en el meteograma, columna «Peralte de las olas», cuando el archivo solo da el mar total.

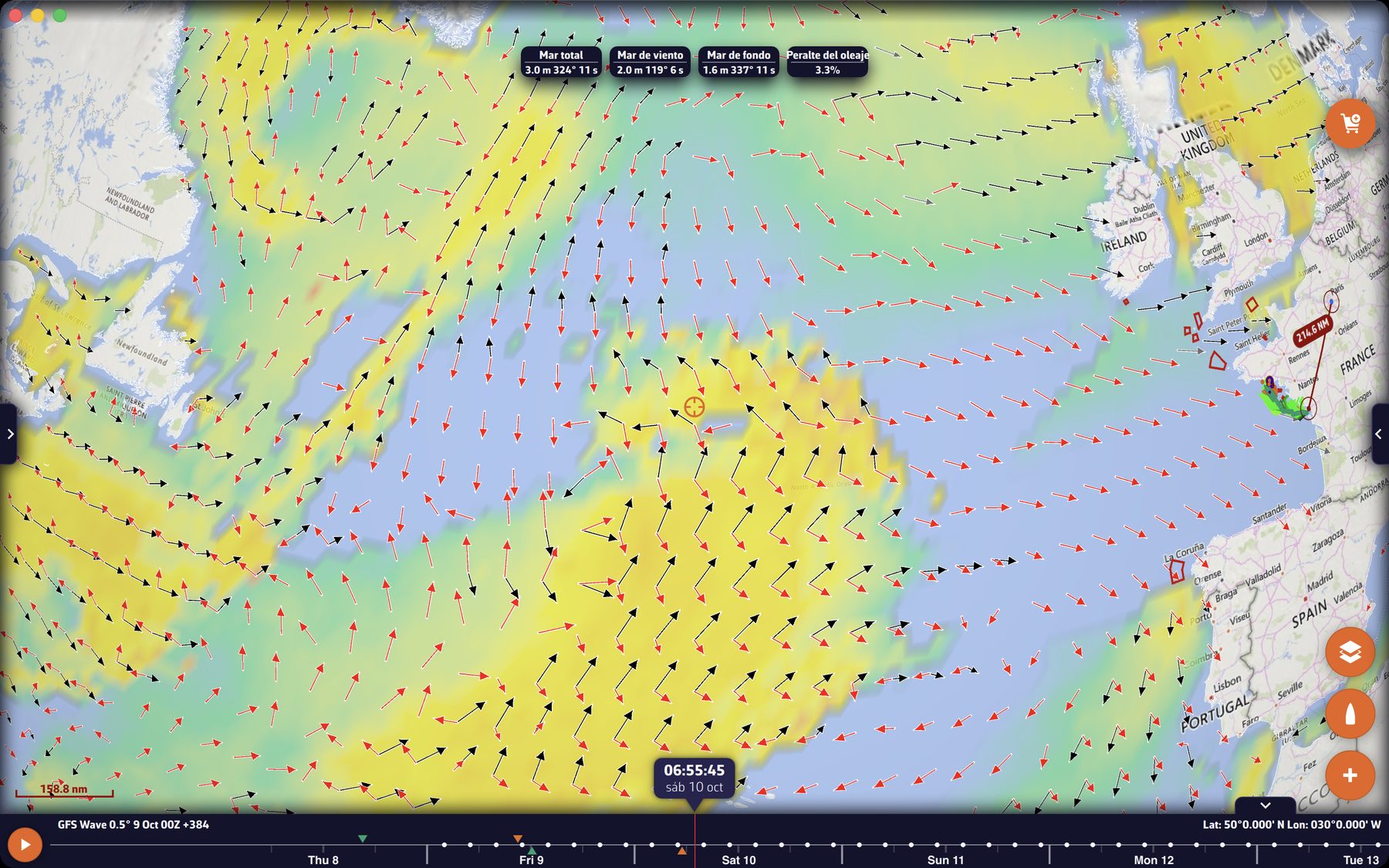

Fondo de color «Peralte del oleaje» sobre el Atlántico Norte con las flechas del mar de viento y del mar de fondo, y la etiqueta «Peralte del oleaje»

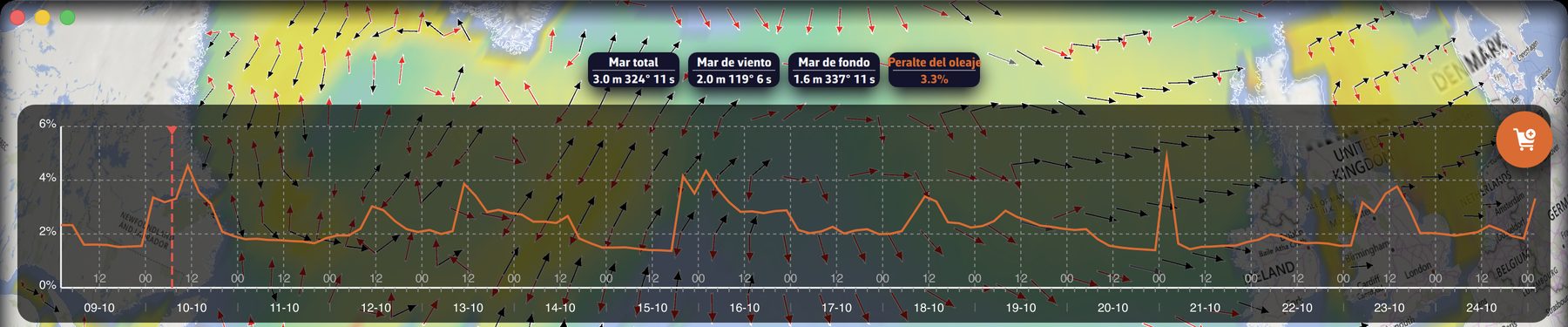

Curva del peralte del oleaje en el punto señalado, graduada en %

En el catálogo de octubre de 2026, GFS Wave, MFWAM (global y Francia), Copernicus (global y Mediterráneo) y DMI WAM dan el mar de viento y el mar de fondo. ECMWF Wave y los modelos IFREMER WW3 solo dan el mar total.

Archivos IFREMER WW3: olas y corrientes

La mayoría de los modelos IFREMER WW3 contienen también la corriente (todos salvo Guadalupe-Martinica 1 km, Martinica y La Reunión). Al mostrar uno de estos archivos, la lista del menú de capas ofrece «Corrientes» antes que «Olas»: elija «Olas» para ver el estado de la mar.

Otras formas de leer las olas

El meteograma da, plazo a plazo, la altura, la dirección y el periodo del mar total, y su peralte cuando el archivo no tiene mar de viento.
En ordenador, «Valor en el cursor» muestra la altura, la dirección de donde vienen las olas y su periodo bajo el puntero del ratón.
Al exportar, un archivo de olas se reescribe para que lo lean otros programas de navegación (véase Gestionar la lista de GRIB).
El routing puede tener en cuenta las olas: el GRIB de olas se elige en la ventana de routing, o de oficio con los «Modelos sugeridos». Véase Routing meteorológico.
