Corrientes

Experto

Lo esencial

NavimetriX conoce dos fuentes de corriente:

los GRIB de corrientes (tipo «Corrientes» en la ventana de descarga): corrientes oceánicas y corrientes de marea calculadas por modelos (Copernicus, SHOM, IFREMER, BSH, NCOM…). Requieren la suscripción Premium y se descargan como los demás GRIB;
el atlas de corrientes de marea del SHOM (Servicio hidrográfico y oceanográfico de la Marina francesa), en las costas francesas del Canal de la Mancha y del Atlántico. Se descarga una vez por todas en la instalación y después funciona sin conexión.

Ambos se muestran con flechas o partículas y sirven para el routing.

Atlas del SHOM: abra el menú de capas (botón redondo naranja abajo a la derecha) y marque «Atlas de corrientes». Haga zoom sobre la costa: el atlas solo aparece a partir de una escala costera.
GRIB de corrientes: muestre el archivo desde la pestaña «GRIBs» del panel izquierdo; se muestra el parámetro «Corrientes».
Deslice la timeline (línea de tiempo) para seguir el cambio de marea y las horas de corriente fuerte.
Para elegir entre flechas y partículas, abra el panel derecho, «Visualización de pronósticos», sección «Corrientes».

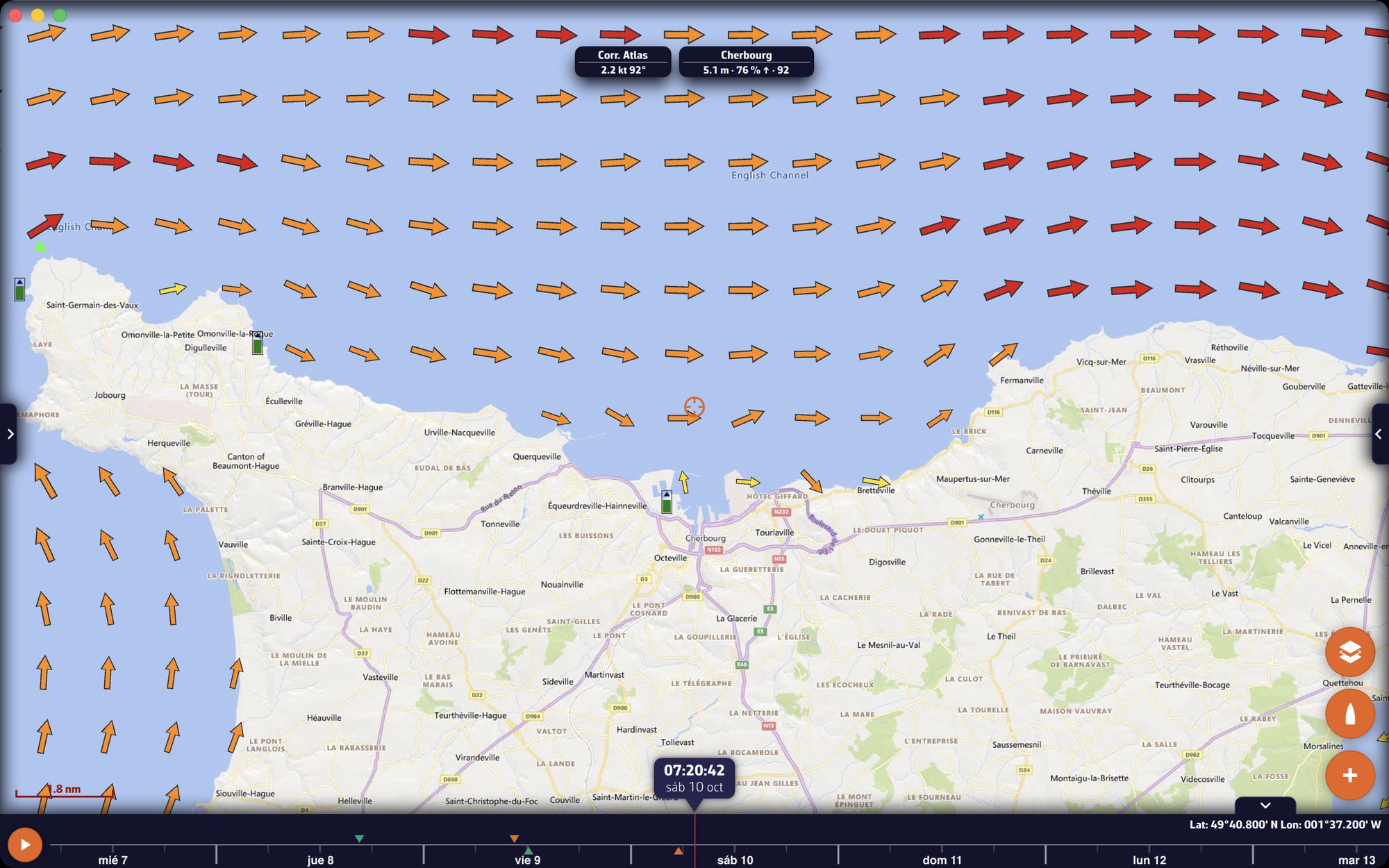

Atlas de corrientes de marea con flechas coloreadas según la fuerza de la corriente

Para ir más lejos

El atlas de corrientes de marea del SHOM

El atlas da la corriente de marea en cualquier punto de sus zonas, a cualquier hora. NavimetriX lo calcula a partir de dos estados de referencia, mareas muertas (neaps) y mareas vivas (springs), que interpola según el coeficiente de la marea (de 45 a 95), en función de la hora de pleamar o bajamar en el puerto de referencia de cada zona. Las mareas se calculan en la aplicación: el atlas funciona sin conexión y para cualquier fecha.

Zonas: los atlas del SHOM cubren las costas francesas del Canal de la Mancha y del Atlántico, del Paso de Calais al golfo de Vizcaya, con atlas de detalle (bahía del Sena, golfo normando-bretón, Bretaña norte, Iroise, Bretaña sur, Vendée-Gironda…). Donde varios atlas se solapan, prevalece el más fino.
Descarga: unos 20 MB, en la instalación de la aplicación y después con cada nueva versión de los datos. En la versión de navegador, se hace en segundo plano tras el arranque.
Zoom: no se muestra nada cuando se aleja demasiado el zoom (escalas pequeñas): haga zoom hasta una vista costera.
Timeline: con el atlas mostrado, la timeline cubre siete días antes y siete días después de hoy, incluso sin GRIB.

Flechas: se colorean según la fuerza de la corriente.

Corriente	Color
menos de 1 nudo	amarillo
de 1 a 3 nudos	naranja
de 3 a 5 nudos	rojo
más de 5 nudos	rojo oscuro

El modo para daltónicos usa una variante de estos colores. La longitud de las flechas crece hasta 3 nudos. No se traza ninguna flecha en tierra ni por debajo de 0,05 nudos.

Partículas: son cian, lo que las distingue de las partículas negras de un GRIB mostrado al mismo tiempo, y nunca se trazan en tierra.

Valor bajo el centro: la etiqueta «Corr. Atlas», en la parte superior del mapa, da la velocidad y la dirección de la corriente en el centro de la pantalla (no en el objetivo). Desaparece en tierra.

Puede superponer el atlas y un GRIB de corriente de alta resolución (IFREMER, por ejemplo) para compararlos deslizando la timeline.

Los GRIB de corrientes

Con un GRIB de corrientes mostrado, el fondo de color da la fuerza de la corriente, del azul al magenta, de 0 a 5 nudos. Las flechas son negras (blancas sobre el fondo BING) y su tamaño sigue la velocidad. El fondo de color de las corrientes no se oculta en tierra.

El catálogo ofrece modelos globales de corrientes oceánicas (Copernicus, RTOFS, SMOC que añade la marea) y modelos regionales de corrientes de marea, más finos (SHOM, IFREMER, Copernicus IBI y Mediterráneo, BSH en el mar del Norte y en el Báltico, NCOM y MSC en América del Norte…). Véase la lista en la FAQ.

Los ajustes «Corrientes»

Panel derecho, «Visualización de pronósticos», sección «Corrientes». Estos ajustes valen para los GRIB de corrientes y para el atlas del SHOM.

Ajuste	Valores	Por defecto
«Visualización de las corrientes»	«Partículas» o «Flechas»	Partículas
«Densidad de partículas»	25 a 300 %, en pasos de 25 (regula también la densidad de las flechas del atlas)	100 %
«Longitud de partículas»	25 a 150 %, en pasos de 25	100 %
«Estilo de mapa de colores»	«Degradado» o «Zonas Iso»	Degradado
«Transparencia»	0 a 100 %, en pasos de 5	50 %
«Zonas ISO paso»	0,1 a 5,0 nudos	0,2 nudos
«Velocidad»	activado o desactivado	desactivado

«Velocidad» escribe la velocidad de la corriente junto a las flechas, a escalas grandes. En modo «Ahorro de energía» (Ajustes, «General»), las corrientes siempre se trazan con flechas.

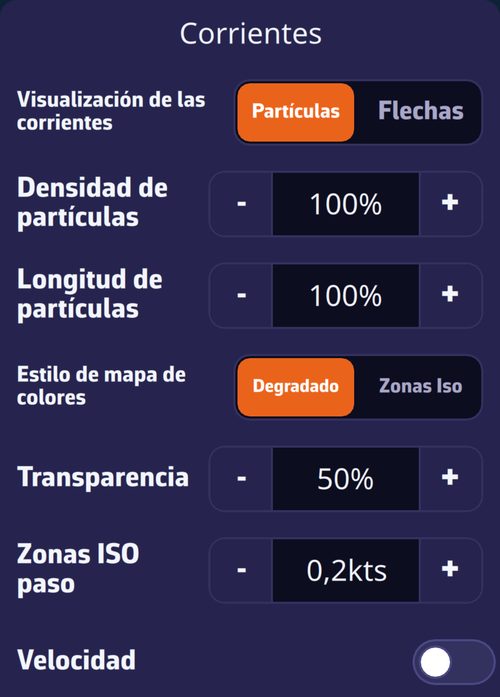

Panel Visualización de pronósticos, sección Corrientes

Las corrientes en el routing

En la ventana de routing, la línea «Corriente» ofrece «Ninguno», «Atlas SHOM» y después sus GRIB de corrientes. Un coeficiente, del 80 al 150 % (100 % por defecto), en la misma línea, aumenta o reduce la corriente que se tiene en cuenta. La varita mágica de los «Modelos sugeridos» elige de oficio el atlas del SHOM en navegación costera cuando cubre la zona. Fuera de las zonas del atlas, este no proporciona ninguna corriente. Véase Routing meteorológico.
