Fondos de mapa y orientación
PrincipianteLo esencial
El fondo de mapa es la imagen sobre la que NavimetriX dibuja la meteorología, las rutas, los POI y los objetivos AIS. Lo elige en el menú de capas, que permite también orientar el mapa. Estas dos elecciones son propias de cada dispositivo: cambiar de fondo en la tableta no cambia nada en el ordenador.
- Toque el botón redondo naranja de las capas, abajo a la derecha del mapa (en un teléfono en horizontal, pasa a una esquina superior de la pantalla).
- En la rúbrica «Mapas», elija el fondo: «OSM», «BING», «Satélite Tiempo real», «Geogarage» o «C-MAP».
- Siempre en «Mapas», la lista «Orientación» elige lo que está arriba en la pantalla: «Norte arriba», «Rumbo arriba (COG)», «Proa arriba (HDG)» o «Waypoint arriba (BTW)».
- En la rúbrica «Visualización» del mismo menú, la casilla «Cuadrícula lat/lon» superpone una cuadrícula graduada de latitudes y longitudes.

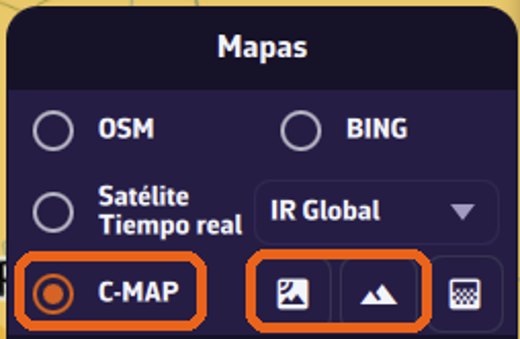

Rúbrica Mapas del menú de capas: OSM, BING, Satélite Tiempo real, C-MAP

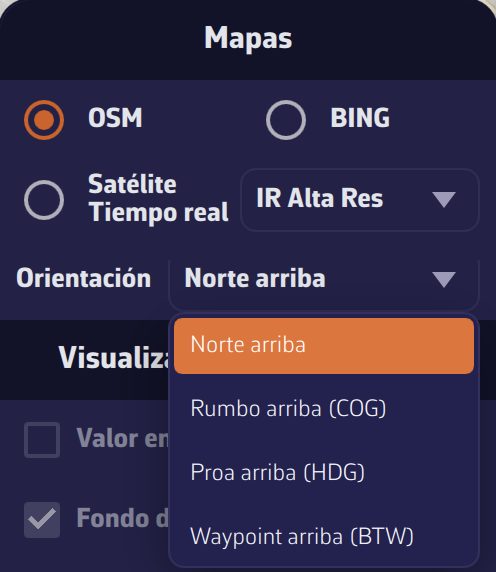

Rúbrica Mapas del menú de capas: fondos de mapa y lista Orientación desplegada (Norte arriba, Rumbo arriba, Proa arriba, Waypoint arriba)

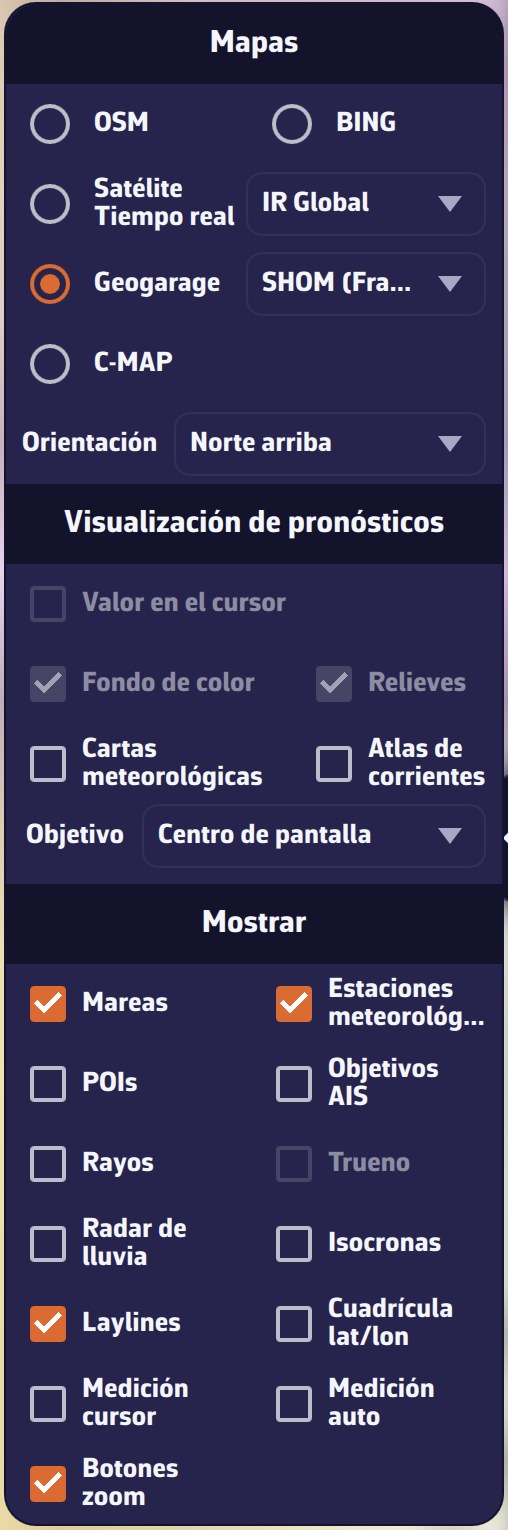

Menú de capas en teléfono, con el fondo de mapa Geogarage (SHOM) seleccionado: la lista de mapas comprende OSM, Bing, Satélite tiempo real, Geogarage y C-MAP
Para ir más lejos
Los fondos disponibles
- «OSM»: el fondo por defecto, un mapa de las tierras y del litoral con el relieve difuminado. Es un fondo general, no una carta náutica: ni sondas ni balizamiento.
- «BING»: las imágenes de satélite (fotografías aéreas) de las tierras y de las costas.
- «Satélite Tiempo real»: las imágenes infrarrojas recientes de las nubes. La lista de la derecha elige la fuente: «IR Global», «IR Alta Res» o «IR NOAA». NavimetriX recuerda la última fuente elegida. Estas imágenes pertenecen a la meteorología: véase Imágenes de satélite.
- «Geogarage»: las cartas náuticas de los servicios hidrográficos (SHOM, NOAA, BSH y el servicio británico…) a los que está suscrito en Geogarage. La línea solo aparece una vez conectado a su cuenta Geogarage, con al menos una capa contratada; la lista de la derecha elige la capa. Véase Cartas Geogarage.
- «C-MAP»: las cartas vectoriales C-MAP DISCOVER X o REVEAL X. Cuando este fondo está activo, aparecen tres botones a su derecha: satélite, relieve y batimetría de alta resolución. Satélite y relieve están reservados a las cartas REVEAL X. Véase Cartas C-MAP: compra, cuenta y zonas y Ajustes de las cartas C-MAP.
El relieve sombreado de la tierra y de los fondos marinos solo existe en las cartas C-MAP REVEAL X; en los demás fondos, solo «OSM» difumina el relieve terrestre.
En «OSM», «BING» y los fondos Geogarage, NavimetriX traza también una línea de costa cuando se aleja mucho el zoom, para mantener legible el contorno de las tierras. Siempre la traza sobre las imágenes infrarrojas, nunca sobre C-MAP, que dibuja su propia costa.
Orientación del mapa
| Opción | Lo que está arriba en la pantalla | Dato utilizado |
|---|---|---|
| «Norte arriba» | el norte (valor por defecto) | ninguno |
| «Rumbo arriba (COG)» | el rumbo fondo del barco | COG (Course Over Ground, el rumbo seguido respecto al fondo, dado por el GPS) |
| «Proa arriba (HDG)» | el rumbo del barco | HDG (Heading, el rumbo de compás, recibido por NMEA) |
| «Waypoint arriba (BTW)» | la dirección del waypoint activo | BTW (Bearing To Waypoint, la demora al siguiente waypoint) |
El mapa gira suavemente y solo sigue las variaciones de al menos 1°, para no temblar. Mientras falta el dato elegido (sin GPS, sin rumbo NMEA, sin waypoint activo), el mapa permanece con el norte arriba. El rumbo HDG requiere un compás conectado por NMEA (véase Conexión NMEA 0183); la demora BTW requiere una navegación hacia un POI o una ruta seguida (véase Navegar hacia un POI y seguir una ruta).
La orientación se guarda en el dispositivo y se recupera en el siguiente inicio.
Cuadrícula de latitudes y longitudes
La casilla «Cuadrícula lat/lon» de la rúbrica «Visualización» traza los paralelos y los meridianos con sus valores. El paso de la cuadrícula sigue el zoom: 10° en vista amplia, después 5° y después 1° de cerca. No baja del grado.
Las cartas en modo noche
El tema «Noche» se elige en los Ajustes, línea «Tema» («Claro», «Oscuro» o «Noche»). Es un ajuste propio de cada dispositivo. Con el tema «Noche», las cartas se oscurecen para preservar la visión nocturna:
- C-MAP pasa a la variante noche del estilo elegido: «Predeterminado» pasa a ser «Noche», «NOAA» pasa a ser «NOAA Noche». El estilo original vuelve cuando sale del tema «Noche».
- Geogarage: los colores de las cartas se invierten (el blanco pasa a negro) y después se oscurecen ligeramente.
- «OSM», «BING» y las imágenes infrarrojas conservan sus colores, bajo un velo oscuro más marcado.
El mismo puerto, La Rochelle, con el tema Claro a la izquierda y el tema Noche a la derecha, sobre el fondo OSM: con el tema Noche, el mapa sigue legible bajo un velo oscuro
