Ajustes de las cartas C-MAP

Experto

Lo esencial

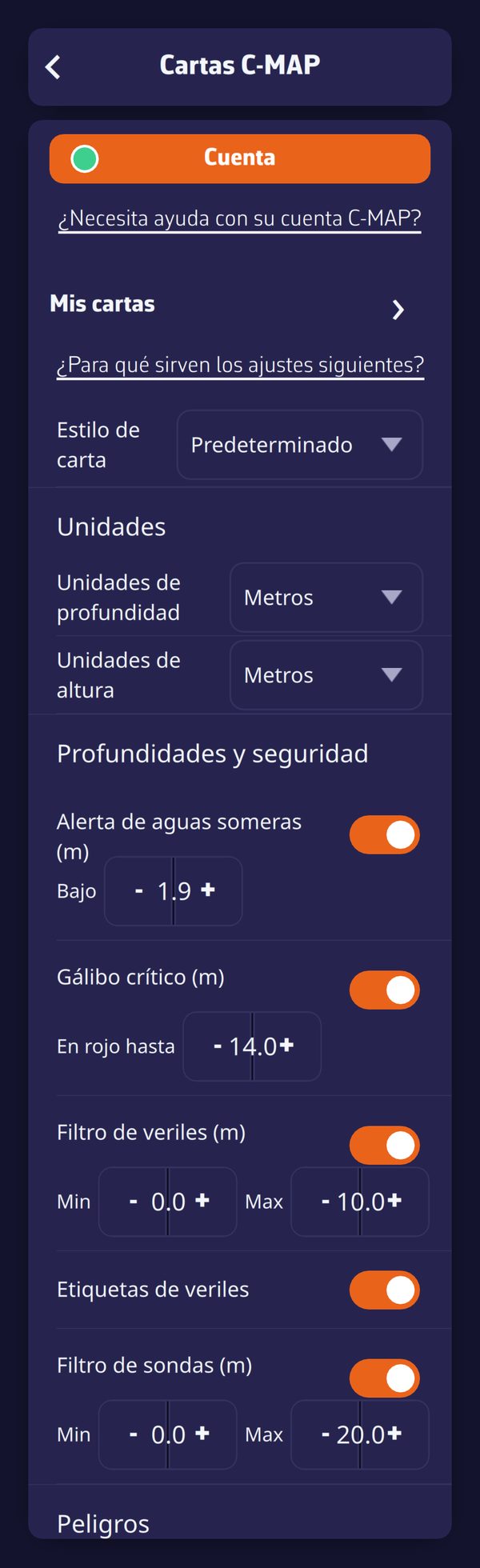

Parte superior de los ajustes C-MAP: estilo de carta, unidades, profundidades y seguridad

Los ajustes C-MAP cambian la presentación de las cartas C-MAP, y solo de ellas: la meteorología, las rutas o los objetivos AIS no se ven afectados. Se encuentran en los Ajustes, «Cartas C-MAP», bajo los botones «Cuenta» y «Mis cartas». El punto del botón «Cuenta» indica el estado de su cuenta C-MAP (verde: sesión iniciada y dispositivo registrado; naranja: registro no confirmado; rojo: sin sesión): solo afecta a la descarga de zonas nuevas, nunca a la visualización de las cartas ya descargadas (véase Cartas C-MAP: compra, cuenta y zonas). Cuando está conectado a su cuenta NavimetriX, le siguen en sus otros dispositivos.

Abra los Ajustes y después «Cartas C-MAP».
Arriba, elija el «Estilo de carta».
Ajuste las rúbricas «Unidades», «Profundidades y seguridad», «Peligros», «Fondo marino», «Capas adicionales» y «Visualización».
Abajo, elija el «Tipo de cartografía».
Para las capas más utilizadas, gane tiempo con los tres botones rápidos situados a la derecha de «C-MAP», en el menú de capas.

El enlace «¿Para qué sirven los ajustes siguientes?» abre la FAQ Los ajustes de las cartas C-MAP, que muestra cada ajuste con imágenes, antes y después.

Para ir más lejos

Estilo de carta y tipo de cartografía

«Estilo de carta»: «Predeterminado» (presentación de día), «Noche», «NOAA» (presentación de las cartas estadounidenses) o «NOAA Noche». Con el tema «Noche» de la aplicación, NavimetriX pasa solo a la variante noche del estilo elegido y vuelve a él al salir del tema (véase Fondos de mapa y orientación). Como el tema es propio del dispositivo, este cambio no se transmite a sus otros dispositivos.
«Tipo de cartografía»: «Cartografía C-MAP» (valor por defecto, todo el contenido C-MAP) o «Solo cartas ENC». Esta segunda opción solo muestra las cartas electrónicas oficiales (ENC) de los servicios hidrográficos, sin el contenido propio de C-MAP como la batimetría de alta resolución y el relieve sombreado.

Las rúbricas

La lista de ajustes la proporciona el motor de cartas C-MAP; su nombre puede, por tanto, evolucionar con las versiones de este motor. Cada valor de profundidad o de altura se introduce en la unidad indicada en su título, la elegida en «Unidades».

Rúbrica	Lo que se regula
«Unidades»	Unidades de profundidad (metros, pies o brazas) y de altura (metros o pies)
«Profundidades y seguridad»	Alerta de bajos (rayado rojo bajo la profundidad ajustada en «Bajo»), gálibo crítico (puentes en rojo hasta el valor de «En rojo hasta»), filtros y etiquetas de las isóbatas, filtro de las sondas
«Peligros»	Filtros de naufragios, rocas y obstrucciones: «Ocultar a partir de» una profundidad
«Fondo marino»	Zona de fondos (naturaleza del fondo en colores, con su leyenda), dureza de los fondos colaborativa
«Capas adicionales»	Batimetría de alta resolución, batimetría colaborativa, vegetación colaborativa, relieve sombreado y su opacidad, imágenes de satélite y su opacidad
«Visualización»	Áreas marinas protegidas, texto nacional, ampliación del texto y de los símbolos

Algunas reglas que conviene conocer:

Filtros de peligros: un peligro cuya profundidad no se conoce nunca se oculta, y un peligro que descubre con la bajamar permanece mostrado. Estos filtros aligeran la carta, no sustituyen un margen de seguridad.
Líneas atenuadas: una línea atenuada no tiene efecto por el momento, en general porque depende de un interruptor desactivado (la batimetría colaborativa requiere la batimetría de alta resolución, por ejemplo).
Capas REVEAL X: la zona de fondos, la dureza de los fondos, la vegetación colaborativa, el relieve sombreado y las imágenes de satélite, con sus opacidades, se venden con las cartas REVEAL X. Si su cuenta no tiene ninguna carta REVEAL X válida, estas líneas aparecen atenuadas. Si tiene cartas de los dos tipos, permanecen activas pero solo se muestran en las cartas REVEAL X. Una carta REVEAL X caducada ya no cuenta.

Los botones rápidos del menú de capas

Cuando «C-MAP» es el fondo activo, aparecen tres botones a su derecha en la rúbrica «Mapas» del menú de capas. Un botón naranja señala una capa activada.

Satélite (icono de imagen, REVEAL X): las imágenes de satélite, solo sobre la tierra: en el mar, la carta náutica permanece visible. Para cubrir también el mar, elija «Activado» en la página de ajustes C-MAP, línea «Imágenes de satélite».
Relieve (icono de montaña, REVEAL X): el relieve sombreado de la tierra y de los fondos.
HRB (icono cuadriculado): la batimetría de alta resolución, es decir, las isóbatas detalladas de C-MAP.

Satélite y relieve sombrean ambos la tierra: activar uno desactiva el otro. La batimetría de alta resolución es independiente. Estos botones modifican los mismos ajustes que la página «Cartas C-MAP». Sin carta REVEAL X válida, satélite y relieve aparecen atenuados. En ese caso, como con cartas de los dos tipos, la nota «Satélite y relieve: solo cartas REVEAL X» se muestra bajo la línea.

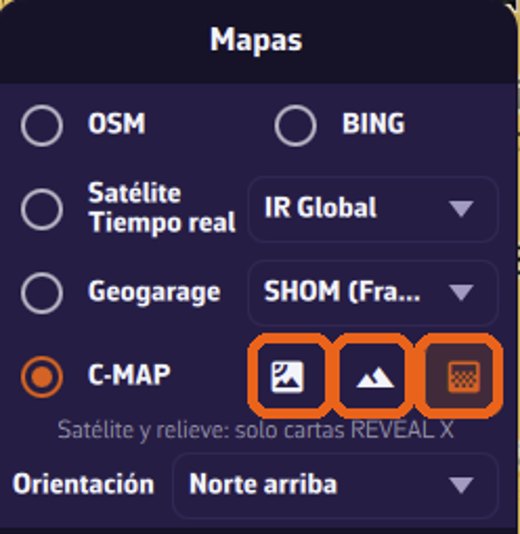

Los tres botones rápidos a la derecha de C-MAP: satélite, relieve, batimetría de alta resolución

Volver a la presentación por defecto

Desactive las alertas y los filtros, elija el estilo «Predeterminado» y el tipo «Cartografía C-MAP».
