Ajustes de las olas
Abra los Ajustes tocando la pestaña con la flecha (‹) en el borde derecho de la pantalla y seleccione Visualización de pronósticos.
- Visualización de las olas
En la sección Olas, seleccione el estilo Zonas Iso, que representa la altura de las olas en franjas de igual altura, con colores del arco iris del azul (mar en calma) al rojo magenta (mar gruesa a muy gruesa), pasando por distintos tonos de verde, amarillo, naranja y rojo. Especialmente adecuado para las olas. El estilo Degradado muestra los mismos colores en una transición continua.
La Transparencia permite ajustar la capa de color según el fondo (planisferio satélite o carta náutica).
El ajuste Zonas ISO paso regula la separación entre franjas (por ejemplo, de 0,60 m en 0,60 m).
Mostrar las olas

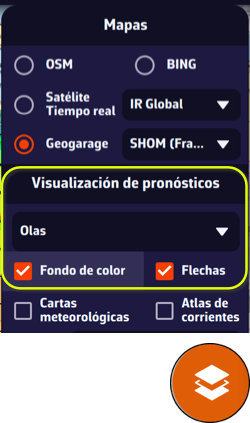

En la carta, el botón redondo naranja de capas, abajo a la derecha de la pantalla, permite elegir lo que se muestra.
En la sección Visualización de pronósticos, el menú desplegable permite seleccionar el dato que se muestra. Si ha cargado un GRIB de olas (por ejemplo un modelo MFWAM), el dato Olas se selecciona por defecto. Puede entonces marcar o desmarcar el Fondo de color (altura de las olas) y las Flechas (dirección de las olas). Con las olas la casilla se llama Flechas: las barbas y las partículas son solo para el viento.
Esta sección se adapta automáticamente al tipo de archivo GRIB que se muestra: meteorología, olas o corrientes.
Lo que muestra la carta
- El fondo de color representa la altura significativa del mar total, es decir, el mar de viento y el mar de fondo juntos.
- Las flechas parten del punto de la malla y apuntan hacia donde avanzan las olas. Su longitud crece con la altura. No se dibuja ninguna flecha sobre tierra.
- Si el archivo contiene además el mar de viento y el mar de fondo por separado (es el caso de GFS Wave, MFWAM global y Francia, Copernicus global y Mediterráneo y DMI WAM en el catálogo), cada punto lleva dos flechas: el mar de viento en negro (en blanco sobre el fondo satélite) y el mar de fondo en rojo. Donde faltan, una flecha gris muestra el mar total.
Las burbujas de valores
Las burbujas de valores indican, en el punto del objetivo, la altura, la dirección de la que vienen las olas y el período. Cuando el archivo contiene el mar de viento y el mar de fondo, la burbuja Olas pasa a llamarse Mar total y aparecen a su lado las burbujas Mar de viento y Mar de fondo, cada una con su altura, dirección y período.
