Explica cada ajuste de las cartas C-MAP: qué cambia en la carta y cuándo es útil en el mar. Las capturas se tomaron frente a La Rochelle y la Île de Ré.

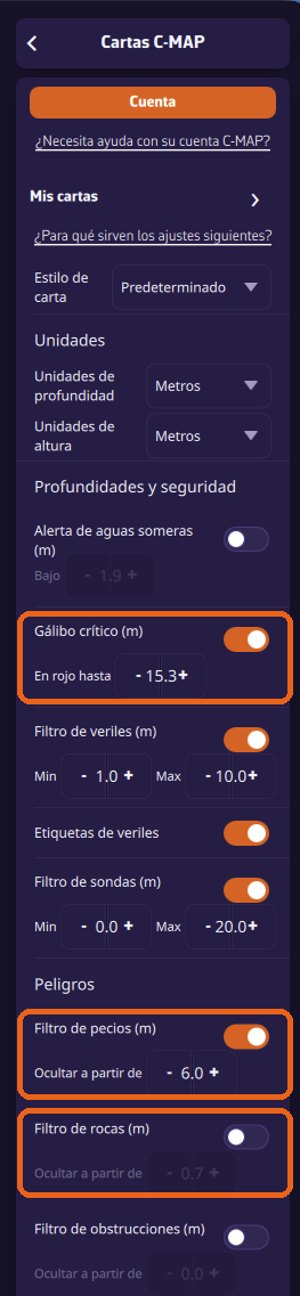

- Los ajustes están en Ajustes → «Cartas C-MAP», bajo el botón «Cuenta» y «Mis cartas».
- Solo modifican las cartas C-MAP. Las demás capas de NavimetriX (meteorología, AIS, rutas…) no cambian.
- Si ha iniciado sesión en NavimetriX, sus ajustes C-MAP le siguen en sus otros dispositivos.
- Cada filtro o alerta indica su unidad en el título, por ejemplo «(m)» o «(ft)»: introduzca los valores en esa unidad, la elegida en «Unidades».
Estilo de carta
En la parte superior de la página, «Estilo de carta» cambia el aspecto de toda la carta:
- Predeterminado: la presentación diurna de C-MAP.
- Noche: colores oscuros, para conservar la visión nocturna en la bañera.
- NOAA: la presentación de las cartas estadounidenses (NOAA), familiar para quien está acostumbrado a ellas.
- NOAA Noche: la presentación NOAA en colores nocturnos.
Tipo de cartografía
En la parte inferior de la página, «Tipo de cartografía» permite elegir entre:
- Cartografía C-MAP (predeterminada): las cartas C-MAP completas, con todo su contenido.
- Solo cartas ENC: solo las cartas electrónicas oficiales (ENC) de los servicios hidrográficos, en sus colores oficiales, sin el contenido añadido por C-MAP como la batimetría de alta resolución y el relieve sombreado.
Ajustes rápidos del menú Capas
Los tres botones a la derecha de «C-MAP», en la sección Mapas del menú de capas (el botón naranja abajo a la derecha del mapa), activan y desactivan las capas más usadas sin abrir los ajustes. Un botón naranja indica una capa activada.
- Satélite (icono de imagen, REVEAL X): imágenes de satélite en tierra y mar, como «Imágenes de satélite» en «Activado».
- Relieve (icono de montaña, REVEAL X): el relieve sombreado de la tierra y del fondo.
- Batimetría de alta resolución (icono de cuadrícula): los veriles detallados de C-MAP.
Satélite y relieve sombrean ambos la tierra: activar uno desactiva el otro. La batimetría de alta resolución es independiente. Estos botones cambian los mismos ajustes que la página de ajustes C-MAP, que muestra su estado.
Solo con cartas DISCOVER X, los botones de satélite y relieve aparecen en gris, al igual que las líneas REVEAL X de los ajustes de C-MAP (zona de fondo marino, dureza del fondo, vegetación, relieve sombreado, satélite). Con los dos tipos de carta, todo sigue activo, pero estas capas solo se muestran sobre sus cartas REVEAL X: una nota bajo «C-MAP» se lo recuerda. Una carta REVEAL X caducada cuenta como ausencia de REVEAL X.
Unidades
- Unidades de profundidad: metros, pies o brazas. Se usan para las sondas y los veriles de la carta, y para las profundidades de los filtros siguientes.
- Unidades de altura: metros o pies. Se usan para las alturas de la carta, como el gálibo de los puentes, y para el gálibo crítico.
Profundidades y seguridad
Alerta de aguas someras. Cubre con rayado rojo las zonas menos profundas que el valor fijado en «Bajo». Actívela y fije «Bajo» en su calado más un margen de seguridad. En el ejemplo, la alerta está en 2,4 m.
Gálibo crítico. Muestra en rojo el gálibo de los puentes inferior o igual al valor fijado en «En rojo hasta». Actívelo y fije «En rojo hasta» en la altura del tope de su mástil sobre el agua, más un margen. Solo afecta a los puentes cuyo gálibo figura en la carta. Se escribe junto al puente, por ejemplo 30 m para el puente de la Île de Ré, y solo aparece con mucho zoom. En el ejemplo, «En rojo hasta» está en 33,6 m: el gálibo del puente de la Île de Ré, 30 m, pasa a rojo.
Filtro de veriles. Muestra solo los veriles entre las profundidades «Min» y «Max». Útil para quedarse con las líneas que cuentan para su barco. En el ejemplo, de 2 a 10 m: los veriles más profundos, mar adentro, desaparecen.
Etiquetas de veriles. Escribe la profundidad sobre los veriles, para leer la profundidad de una línea sin buscar la sonda más cercana. Los valores aparecen al acercarse (barra de escala de unos 300 m o menos).
Filtro de sondas. Muestra solo las sondas entre las profundidades «Min» y «Max». Útil para aligerar una carta cargada. En el ejemplo, de 0 a 4,9 m: solo quedan las sondas cerca de la costa.
Peligros
Filtro de pecios, Filtro de rocas, Filtro de obstrucciones. Cada filtro oculta los pecios, rocas u obstrucciones más profundos que el valor fijado en «Ocultar a partir de». Los peligros que velan en bajamar (sonda negativa, por ejemplo una roca a -0,5 m, que vela 0,5 m) se muestran siempre. En el ejemplo, el filtro de pecios oculta los pecios a partir de 9,9 m: el pecio a 16,8 m, sin peligro para un velero, desaparece. El valor no puede ser negativo. En la mayoría de las cartas europeas, las rocas siempre cubiertas de profundidad conocida aparecen como sondas: el filtro de rocas oculta entonces poco, el de pecios despeja más.
Importante: un pecio, una roca o una obstrucción de profundidad desconocida nunca se oculta con estos filtros. Hacen la carta más legible, no hacen desaparecer un peligro: mantenga siempre un margen.
Fondo marino
Zona de fondo marino (REVEAL X). Colorea el fondo según su naturaleza. La leyenda bajo el interruptor indica los colores: sedimento fino, arena, sedimento grueso, rocas y bloques, coral, conchas, praderas marinas, sedimento mixto. «Naturaleza del fondo» muestra todos los tipos o solo la vegetación (praderas marinas). Útil para elegir un fondeadero: la arena y el fango agarran bien, las praderas y las rocas mucho menos.
Dureza del fondo colaborativa (REVEAL X). Colorea el fondo según su dureza, a partir de los datos Social Map de C-MAP. «Suave» y «Alto contraste» son dos presentaciones de los mismos datos.
Capas adicionales
Batimetría de alta resolución. Añade los veriles detallados de C-MAP, mucho más juntos que en las cartas oficiales. También disponible como botón rápido en el menú de capas (ver más arriba).
Batimetría Social Map. Añade los datos de profundidad de la Social Map de C-MAP, recogidos por las embarcaciones. Solo se puede activar si la Batimetría de alta resolución está activada: si no, la línea aparece en gris.
Vegetación colaborativa (REVEAL X). Muestra en verde la vegetación submarina, a partir de los datos Social Map de C-MAP.
Relieve sombreado (REVEAL X). Colorea y sombrea el relieve de la tierra y del fondo. «Opacidad del relieve sombreado» fija su transparencia, de 0 % (invisible) a 100 % (opaco).
Imágenes de satélite (REVEAL X). Muestra imágenes de satélite: «Solo tierra» únicamente en tierra, «Activado» en tierra y mar. «Opacidad del satélite» fija su transparencia, de 0 % a 100 %. En el menú de capas, activar el satélite desactiva el relieve, y al revés.
Cartas ráster aparece en gris: este ajuste no está disponible hoy en NavimetriX.
Visualización
Áreas marinas protegidas. Muestra las áreas marinas protegidas. «Visualización de AMP» elige cuáles: solo las zonas de acceso prohibido, las zonas prohibidas y las más restrictivas, o todas. Esta capa muestra las áreas marinas protegidas de Estados Unidos, Canadá, Australia y Sudáfrica. En Europa, las zonas protegidas como los parques nacionales (Port-Cros, por ejemplo) aparecen como zonas restringidas, siempre visibles en la carta, sea cual sea este ajuste.
Texto nacional. Muestra los nombres y textos en el idioma del país cuando la carta los incluye, en lugar del texto internacional (en inglés).
Ampliación de texto y Ampliación de símbolos. Agrandan los textos y los símbolos de la carta, por ejemplo en la pantalla pequeña de un teléfono. Solo afectan a la carta C-MAP.
Volver a la presentación predeterminada
Cada ajuste se puede cambiar en cualquier momento desde la misma página. Para volver a la presentación predeterminada de C-MAP, desactive los filtros y las alertas y elija el estilo «Predeterminado» y «Cartografía C-MAP».
Véase también: Las cartas C-MAP en NavimetriX, para comprar, instalar y descargar sus cartas.
