Wellen und Seegang
FortgeschrittenDas Wichtigste
Die Wellenmodelle (Typ „Seegang“ im Download-Fenster) beschreiben den Seegang vereinfacht: seine Höhe, seine Periode und seine Richtung. Viele unterscheiden die Windsee, vom lokalen Wind aufgebaut, und die Dünung, die von weiter her kommt, neben dem Gesamtseegang, der beide vereint. NavimetriX zeigt die Höhe in Farbe, die Richtung als Pfeile und alle Werte in den Plaketten oben auf der Karte an. Wellenmodelle erfordern das Premium-Abonnement.
- Laden Sie eine GRIB-Datei vom Typ „Seegang“ für Ihr Gebiet herunter (siehe GRIB herunterladen).
- Zeigen Sie sie über den Tab „GRIBs“ im linken Seitenfenster an. Im Ebenenmenü ist der angezeigte Parameter „Seegang“.
- Aktivieren Sie „Farbige Anzeige“ für die Höhe und „Pfeile“ für die Richtung.
- Lesen Sie unter dem Ziel den Gesamtseegang, die Windsee und die Dünung ab: Höhe, Richtung und Periode, dann die Wellensteilheit.
- Tippen Sie auf eine Plakette, um ihre Kurve über die gesamte Dauer der Datei zu öffnen.

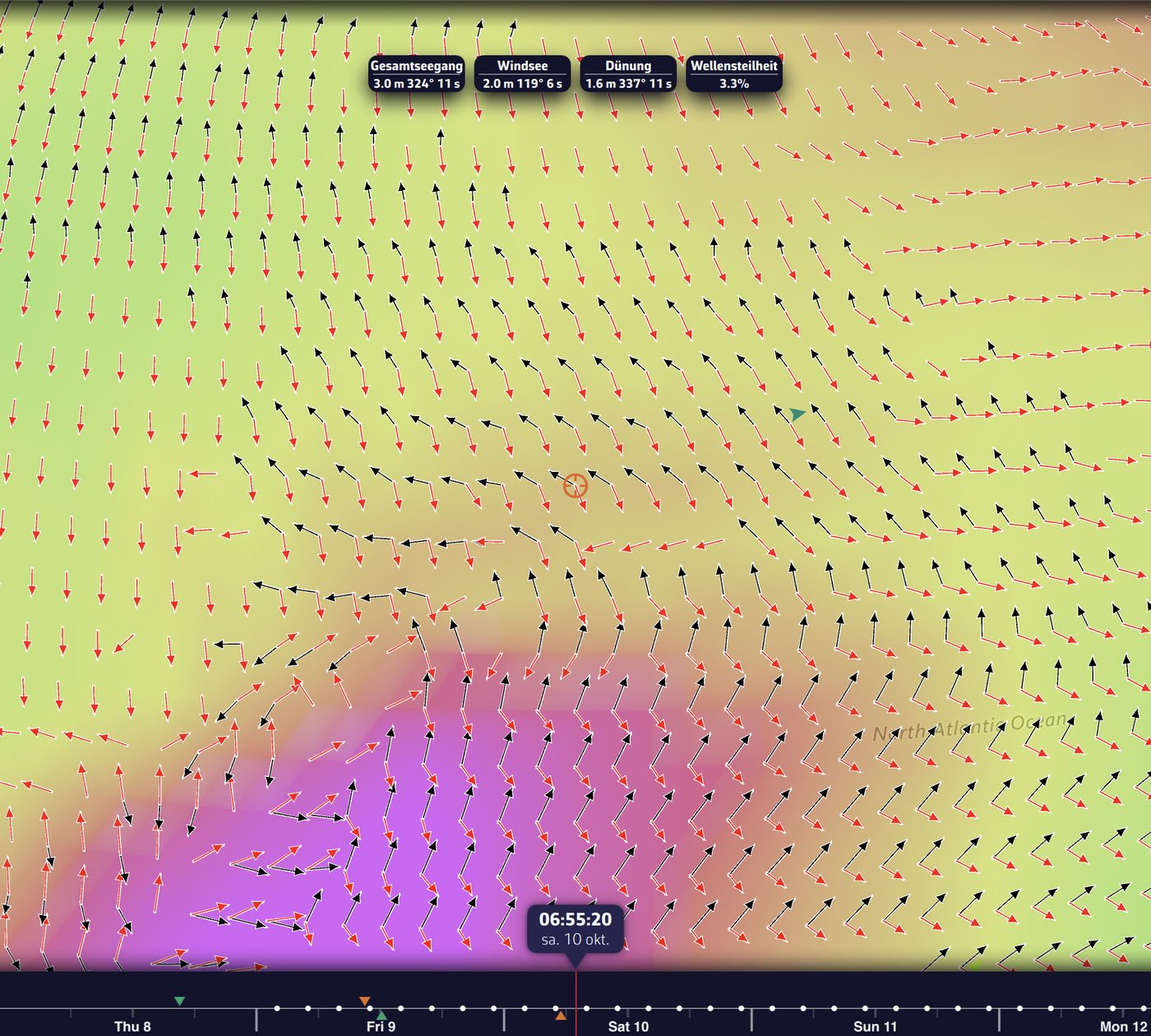

Windsee und Dünung auf der Karte: Plaketten Gesamtseegang, Windsee, Dünung und Wellensteilheit, schwarze Pfeile der Windsee und rote der Dünung
Im Detail
Gesamtseegang, Windsee und Dünung
- Die Höhe ist die signifikante Wellenhöhe, das übliche Maß für den Seegang: Sie entspricht ungefähr dem, was ein Beobachter mit bloßem Auge schätzt. Einzelne Wellen sind deutlich höher.
- Die Periode ist die Zeit in Sekunden zwischen zwei Kämmen. Eine lange Dünung (hohe Periode) ist angenehmer als eine kurze, steile Windsee gleicher Höhe.
- Die Richtung ist die, aus der die Wellen kommen, wie beim Wind: Eine Dünung von 270° kommt aus Westen.
Enthält die Datei Windsee oder Dünung, wird die Plakette „Seegang“ zu „Gesamtseegang“, und zwei Plaketten kommen hinzu: „Windsee“ und „Dünung“. Jede gibt Höhe, Richtung und Periode an; „—“ kennzeichnet einen fehlenden Wert.
Tippen Sie auf eine Plakette, um ihre Kurve am anvisierten Punkt über die gesamte Dauer der Datei zu öffnen:
- die Höhe als durchgezogene orangefarbene Linie, auf der linken Achse, in Metern;
- die Periode als hellblau gestrichelte Linie, auf der rechten Achse, in Sekunden;
- die Richtung als Pfeile, in einer Reihe oben im Diagramm, und als großer Pfeil auf der Kurve zur angezeigten Uhrzeit. Wie auf der Karte zeigen die Pfeile die Bewegungsrichtung der Wellen.
Tippen Sie auf die Kurve, um sich in der Zeit zu bewegen; tippen Sie erneut auf die Plakette, um das Diagramm zu schließen.

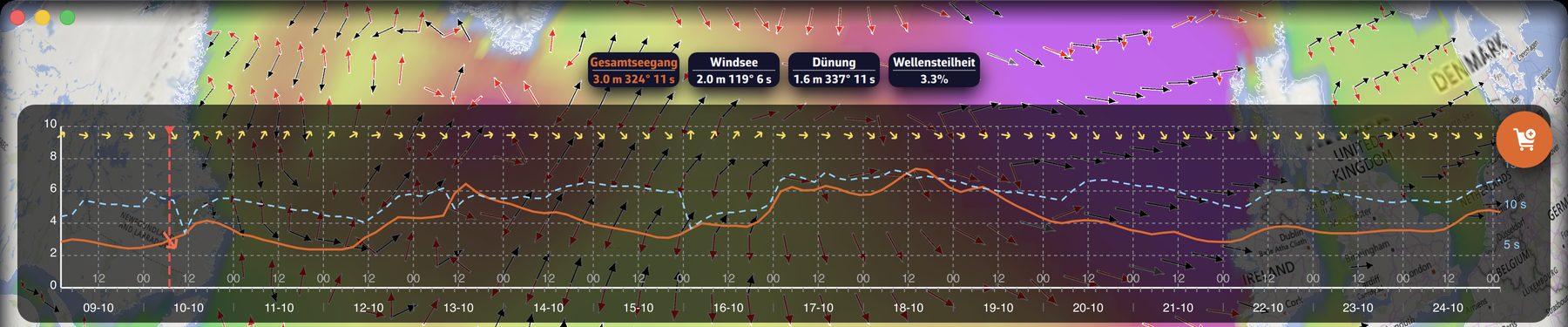

Kurve des Gesamtseegangs: Höhe in Orange, Periode hellblau gestrichelt auf der rechten Achse, Richtungspfeile oben
Die Pfeile
Das Kontrollkästchen „Pfeile“ im Ebenenmenü zeigt die Richtung der Wellen an:
- bei einer Datei, die Windsee und Dünung unterscheidet, zwei Pfeile pro Gitterpunkt: die Windsee in der Farbe der Karte (schwarz, weiß auf der Hintergrundkarte BING) und die Dünung in Rot. Der Gesamtseegang erscheint in Grau, nur dort, wo das Modell weder das eine noch das andere liefert;
- bei einer Datei nur mit Gesamtseegang ein Pfeil in der Farbe der Karte.
Die Pfeile gehen vom Gitterpunkt aus und zeigen die Bewegungsrichtung der Wellen, im Gegensatz zu den Plaketten, die die Richtung angeben, aus der sie kommen. Ihre Länge wächst mit der Höhe. Von Land geht kein Pfeil aus.
Die Farbanzeige
Die Farbe folgt der Höhe des Gesamtseegangs, von Blau (ruhige See) bis Magenta (schwere See), über 0 bis 5 m. Sie ist über Land immer ausgeblendet, unabhängig von der Einstellung „Land maskieren“ des Windes.
Die Einstellungen stehen im rechten Seitenfenster, „Vorhersage-Anzeige“, Abschnitt „Seegang“:
| Einstellung | Werte | Standard |
|---|---|---|
| „Farbstil“ | „Farbverlauf“ oder „Zonen“ | Farbverlauf |
| „Transparenz“ | 0 bis 100 %, in Schritten von 5 | 50 % |
| „Abstand der Zonen“ | 0,2 bis 2,0 m, in Schritten von 0,2 | 0,2 m |
Bei „Zonen“ wird die See in Bereichen der gewählten Höhe gemalt, und der Bereich unter dem ersten Schritt bleibt transparent. Für die Pfeile gibt es keine Einstellung.
Seitenfenster Vorhersage-Anzeige, Abschnitt Seegang: Farbstil, Transparenz und Abstand der Zonen
Die Wellensteilheit
Die Wellensteilheit ist das Verhältnis zwischen der Höhe der Wellen und ihrer Wellenlänge, in Prozent ausgedrückt. Bei gleicher Höhe ist eine kurze See steiler, tiefer eingeschnitten und härter fürs Boot als eine lange Dünung: 2 m Dünung bei 12 s ergeben eine Steilheit von 0,9 %, 2 m Windsee bei 5 s ergeben 5,1 %.
NavimetriX berechnet sie mit der Wellenlänge im tiefen Wasser, aus Höhe und Periode der GRIB-Datei, für den Gesamtseegang und für die Windsee, und behält den höheren der beiden Werte. Die von Natur aus lange Dünung geht nicht in die Berechnung ein. Seen unter 0,5 m werden ignoriert: Ein Kabbelwasser von wenigen Zentimetern würde eine hohe Steilheit ergeben, die für ein Boot keinerlei Bedeutung hat.
| Wellensteilheit | Was man in der Regel beobachtet |
|---|---|
| Etwa 2 % | Lange Dünung, sanfte See |
| 3 bis 4 % | Gut aufgebaute Windsee, einige Schaumkronen |
| 4 bis 5 % | Überall Schaumkronen, häufig brechende Wellen |
| Über 5 bis 6 % | Junge, kurze See (auffrischender Wind, Wind gegen Strom): Die Kämme brechen oft |
Diese Anhaltspunkte gelten für die mittlere Steilheit des Seegangs. Eine einzelne Welle bricht bei etwa 14 % (1/7), doch die größten Wellen einer See erreichen etwa das Doppelte der signifikanten Höhe: Sie nähern sich dieser Grenze, wenn die mittlere Steilheit 6 bis 7 % übersteigt. Auf hoher See bleiben diese Werte selten: Bei einem globalen GFS Wave über 16 Tage überschreitet weniger als ein Punkt von tausend 5 %. Diese Berechnung berücksichtigt weder die Wassertiefe noch den Strom, die die See auf Untiefen und bei Wind gegen Strom steiler machen.
Die Wellensteilheit lesen Sie ab:
- in der Plakette „Wellensteilheit“ neben den Wellenplaketten; tippen Sie darauf, um ihre Kurve zu öffnen, skaliert in %;
- als Farbanzeige: Wählen Sie im Ebenenmenü „Wellensteilheit“ statt „Seegang“. Die See bleibt unter 1,5 % transparent und geht dann von Grün (2 %) über Gelb (3 %) und Orange (4 %) zu Rot (5 %) und ab 6 % zu Dunkelrot über. Die Richtungspfeile bleiben angezeigt, und die Farbanzeige ist nie transparenter als 25 %, auch wenn die Transparenz der Wellen höher eingestellt ist;
- im „Wert am Cursor“, auf dem Computer, wenn „Wellensteilheit“ der angezeigte Parameter ist;
- entlang eines Routings, in der Spalte „Max. Wellensteilheit“ der Fahrtabelle und in der Plakette „Wellensteilheit“ der Routing-Leiste;
- im Meteogramm, Spalte „Wellensteilheit“, wenn die Datei nur den Gesamtseegang liefert.

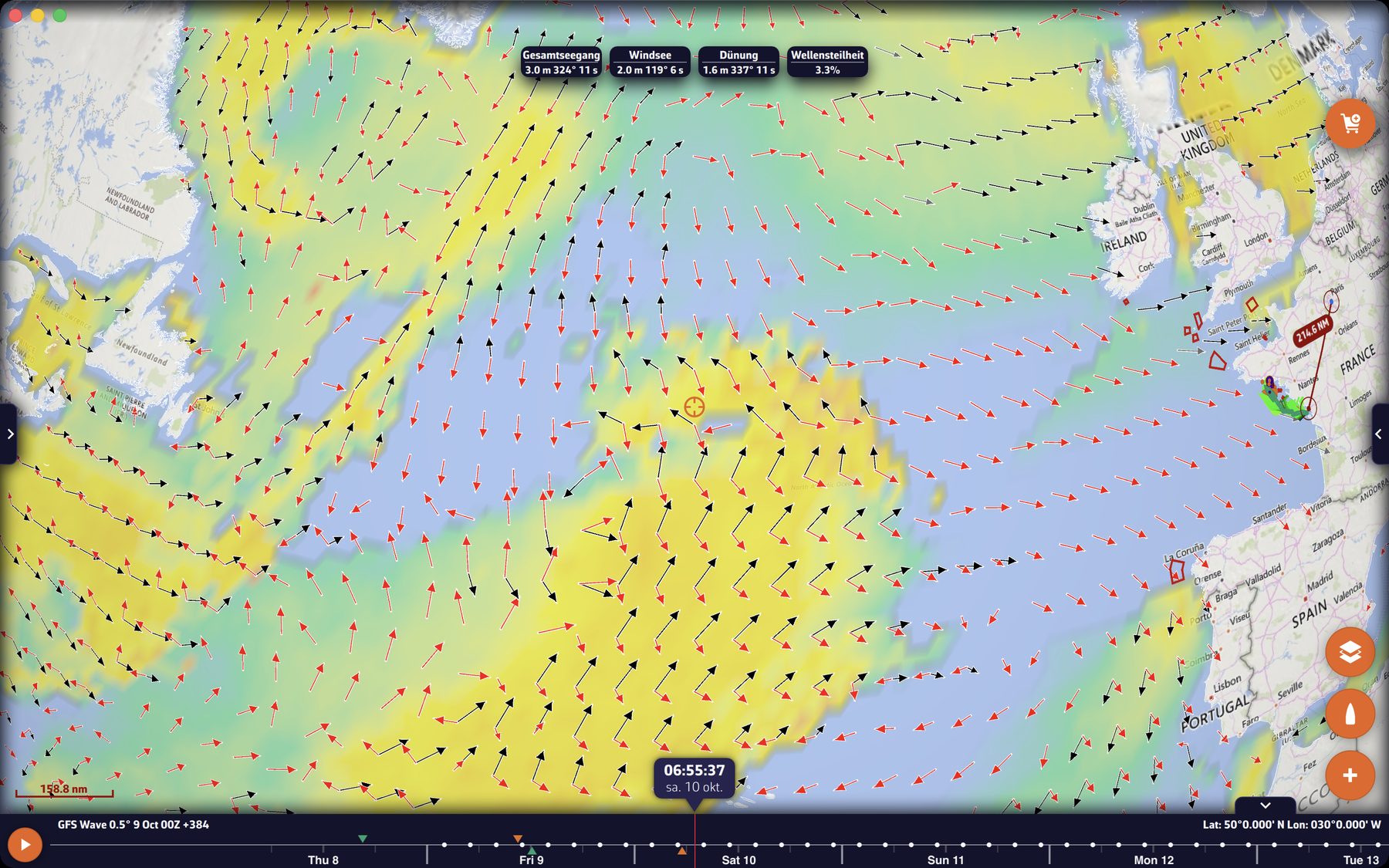

Farbanzeige „Wellensteilheit“ im Nordatlantik mit den Pfeilen von Windsee und Dünung und der Plakette „Wellensteilheit“

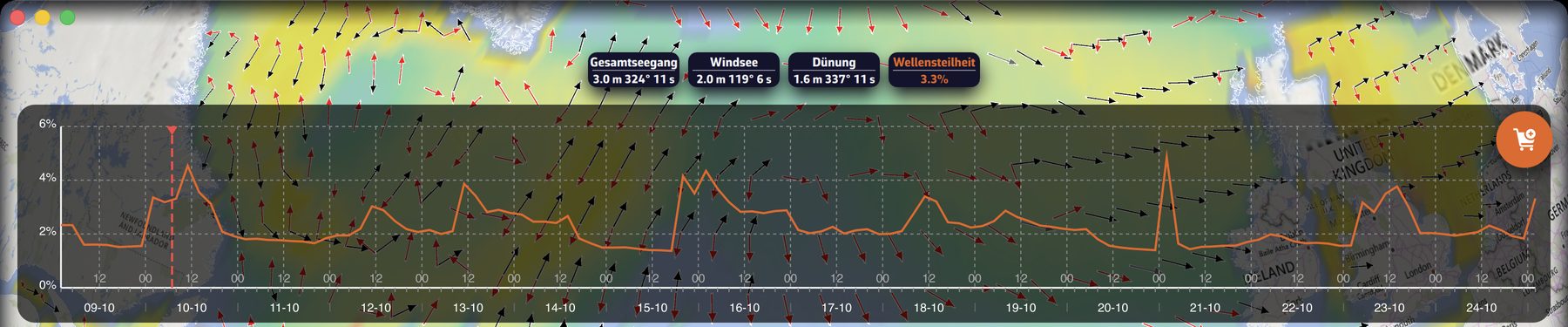

Kurve der Wellensteilheit am anvisierten Punkt, skaliert in %
Im Katalog vom Oktober 2026 liefern GFS Wave, MFWAM (global und Frankreich), Copernicus (global und Mittelmeer) und DMI WAM die Windsee und die Dünung. ECMWF Wave und die IFREMER-WW3-Modelle liefern nur den Gesamtseegang.
IFREMER-WW3-Dateien: Wellen und Strömungen
Die meisten IFREMER-WW3-Modelle enthalten auch die Strömung (alle außer Guadeloupe-Martinique 1 km, Martinique und Réunion). Bei der Anzeige einer solchen Datei bietet die Liste im Ebenenmenü „Gezeitenstrom“ vor „Seegang“ an: Wählen Sie „Seegang“, um den Seegang zu sehen.
Weitere Möglichkeiten, die Wellen abzulesen
- Das Meteogramm gibt Gültigkeitszeit für Gültigkeitszeit Höhe, Richtung und Periode des Gesamtseegangs an, und seine Steilheit, wenn die Datei keine Windsee enthält.
- Auf dem Computer zeigt „Wert am Cursor“ Höhe, Richtung, aus der die Wellen kommen, und ihre Periode unter dem Mauszeiger an.
- Beim Export wird eine Wellendatei umgeschrieben, damit andere Navigationsprogramme sie lesen können (siehe GRIB-Liste verwalten).
- Das Routing kann die Wellen berücksichtigen: Die Wellen-GRIB wird im Routing-Fenster gewählt, oder automatisch mit den „Vorgeschlagenen Modellen“. Siehe Wetter-Routing.
