Strömungen

Fortgeschritten

Das Wichtigste

NavimetriX kennt zwei Strömungsquellen:

die Strömungs-GRIB-Dateien (Typ „Gezeitenstrom“ im Download-Fenster): Meeresströmungen und Gezeitenströme, die von Modellen berechnet werden (Copernicus, SHOM, IFREMER, BSH, NCOM …). Sie erfordern das Premium-Abonnement und werden wie die anderen GRIB-Dateien heruntergeladen;
der Gezeitenstrom-Atlas des SHOM (Service hydrographique et océanographique de la Marine, der französische Hydrographische Dienst) für die französischen Küsten des Ärmelkanals und des Atlantiks. Er wird einmalig bei der Installation heruntergeladen und funktioniert danach ohne Verbindung.

Beide werden als Pfeile oder Partikel angezeigt und dienen dem Routing.

SHOM-Atlas: Öffnen Sie das Ebenenmenü (runde orangefarbene Schaltfläche unten rechts) und aktivieren Sie „Strömungsatlanten“. Zoomen Sie auf die Küste: Der Atlas erscheint erst ab einem Küstenmaßstab.
Strömungs-GRIB: Zeigen Sie die Datei über den Tab „GRIBs“ im linken Seitenfenster an; der Parameter „Gezeitenstrom“ wird angezeigt.
Ziehen Sie die Zeitleiste (Zeitachse), um den Stromkentern und die Stunden mit starkem Strom zu verfolgen.
Um zwischen Pfeilen und Partikeln zu wählen, öffnen Sie das rechte Seitenfenster, „Vorhersage-Anzeige“, Abschnitt „Gezeitenstrom“.

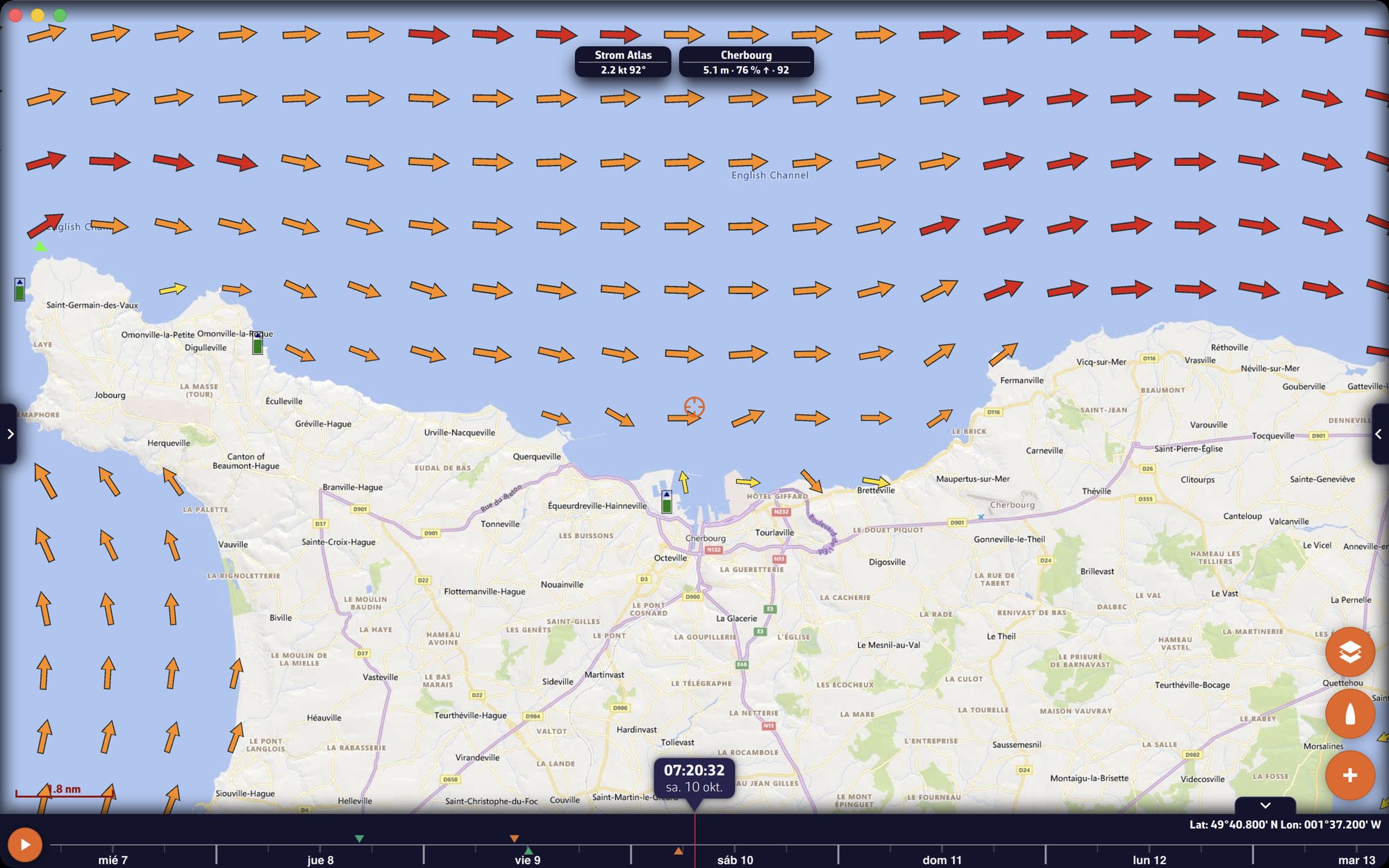

Gezeitenstrom-Atlas als Pfeile, nach der Stärke der Strömung eingefärbt

Im Detail

Der Gezeitenstrom-Atlas des SHOM

Der Atlas liefert den Gezeitenstrom an jedem Punkt seiner Gebiete, zu jeder Uhrzeit. NavimetriX berechnet ihn aus zwei Referenzzuständen, Nipptide und Springtide, die es nach dem Gezeitenkoeffizienten (von 45 bis 95) interpoliert, abhängig von der Uhrzeit von Hoch- oder Niedrigwasser im Referenzhafen jedes Gebiets. Die Gezeiten werden in der App berechnet: Der Atlas funktioniert offline und für jedes beliebige Datum.

Gebiete: Die SHOM-Atlanten decken die französischen Küsten des Ärmelkanals und des Atlantiks ab, von der Straße von Dover bis zum Golf von Biskaya, mit Detailatlanten (Seinebucht, Golf von Saint-Malo, Nordbretagne, Iroise, Südbretagne, Vendée-Gironde …). Wo sich mehrere Atlanten überlappen, hat der feinste Vorrang.
Download: etwa 20 MB, bei der Installation der App und dann bei jeder neuen Version der Daten. In der Browserversion erfolgt er nach dem Start im Hintergrund.
Zoom: Es wird nichts angezeigt, wenn Sie zu weit herauszoomen (kleine Maßstäbe): Zoomen Sie auf eine Küstenansicht.
Zeitleiste: Bei angezeigtem Atlas reicht die Zeitleiste sieben Tage vor und sieben Tage nach heute, auch ohne GRIB.

Pfeile: Sie sind nach der Stärke der Strömung eingefärbt.

Strömung	Farbe
weniger als 1 Knoten	gelb
von 1 bis 3 Knoten	orange
von 3 bis 5 Knoten	rot
mehr als 5 Knoten	dunkelrot

Der Modus für Farbenblinde verwendet eine Variante dieser Farben. Die Länge der Pfeile wächst bis 3 Knoten. Über Land und unter 0,05 Knoten wird kein Pfeil gezeichnet.

Partikel: Sie sind cyanfarben, wodurch sie sich von den schwarzen Partikeln einer gleichzeitig angezeigten GRIB-Datei unterscheiden, und werden nie über Land gezeichnet.

Wert unter der Mitte: Die Plakette „Strom Atlas“ oben auf der Karte gibt Geschwindigkeit und Richtung der Strömung in der Bildschirmmitte an (nicht am Ziel). Sie verschwindet über Land.

Sie können den Atlas und eine hochauflösende Strömungs-GRIB (zum Beispiel IFREMER) übereinanderlegen, um sie beim Ziehen der Zeitleiste zu vergleichen.

Die Strömungs-GRIB-Dateien

Bei angezeigter Strömungs-GRIB gibt die Farbfläche die Stärke der Strömung an, von Blau bis Magenta, über 0 bis 5 Knoten. Die Pfeile sind schwarz (weiß auf der Hintergrundkarte BING), und ihre Größe folgt der Geschwindigkeit. Die Farbfläche der Strömungen wird über Land nicht ausgeblendet.

Der Katalog bietet globale Modelle der Meeresströmungen (Copernicus, RTOFS, SMOC, das die Gezeiten hinzufügt) und feinere regionale Gezeitenstrommodelle (SHOM, IFREMER, Copernicus IBI und Mittelmeer, BSH in Nordsee und Ostsee, NCOM und MSC in Nordamerika …). Siehe die Liste in der FAQ.

Die Einstellungen „Gezeitenstrom“

Rechtes Seitenfenster, „Vorhersage-Anzeige“, Abschnitt „Gezeitenstrom“. Diese Einstellungen gelten für die Strömungs-GRIB-Dateien und für den SHOM-Atlas.

Einstellung	Werte	Standard
„Gezeitenstrom anzeigen“	Partikel (in der App ebenfalls „Pfeile“) oder „Pfeile“	Partikel
„Partikeldichte“	25 bis 300 %, in Schritten von 25 (legt auch die Dichte der Atlas-Pfeile fest)	100 %
„Partikellänge“	25 bis 150 %, in Schritten von 25	100 %
„Farbstil“	„Farbverlauf“ oder „Zonen“	Farbverlauf
„Transparenz“	0 bis 100 %, in Schritten von 5	50 %
„Abstand der Zonen“	0,1 bis 5,0 Knoten	0,2 Knoten
„Geschwindigkeit“	ein oder aus	aus

„Geschwindigkeit“ schreibt bei großen Maßstäben die Geschwindigkeit der Strömung neben die Pfeile. Im „Energiesparmodus“ (Einstellungen, „Allgemein“) werden die Strömungen immer als Pfeile gezeichnet.

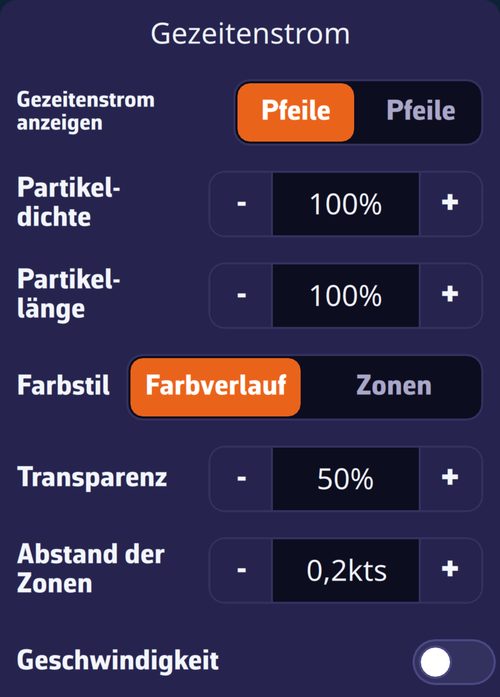

Seitenfenster Vorhersage-Anzeige, Abschnitt Strömungen

Strömungen im Routing

Im Routing-Fenster bietet die Zeile „Strömung“ „Keiner“, „SHOM-Atlanten“ und dann Ihre Strömungs-GRIB-Dateien an. Ein Koeffizient von 80 bis 150 % (standardmäßig 100 %) in derselben Zeile erhöht oder verringert die berücksichtigte Strömung. Der Zauberstab der „Vorgeschlagenen Modelle“ wählt bei Küstennavigation automatisch den SHOM-Atlas, wenn er das Gebiet abdeckt. Außerhalb der Atlasgebiete liefert dieser keine Strömung. Siehe Wetter-Routing.
