Wetterkarten (Tab Karten)

Fortgeschritten

Das Wichtigste

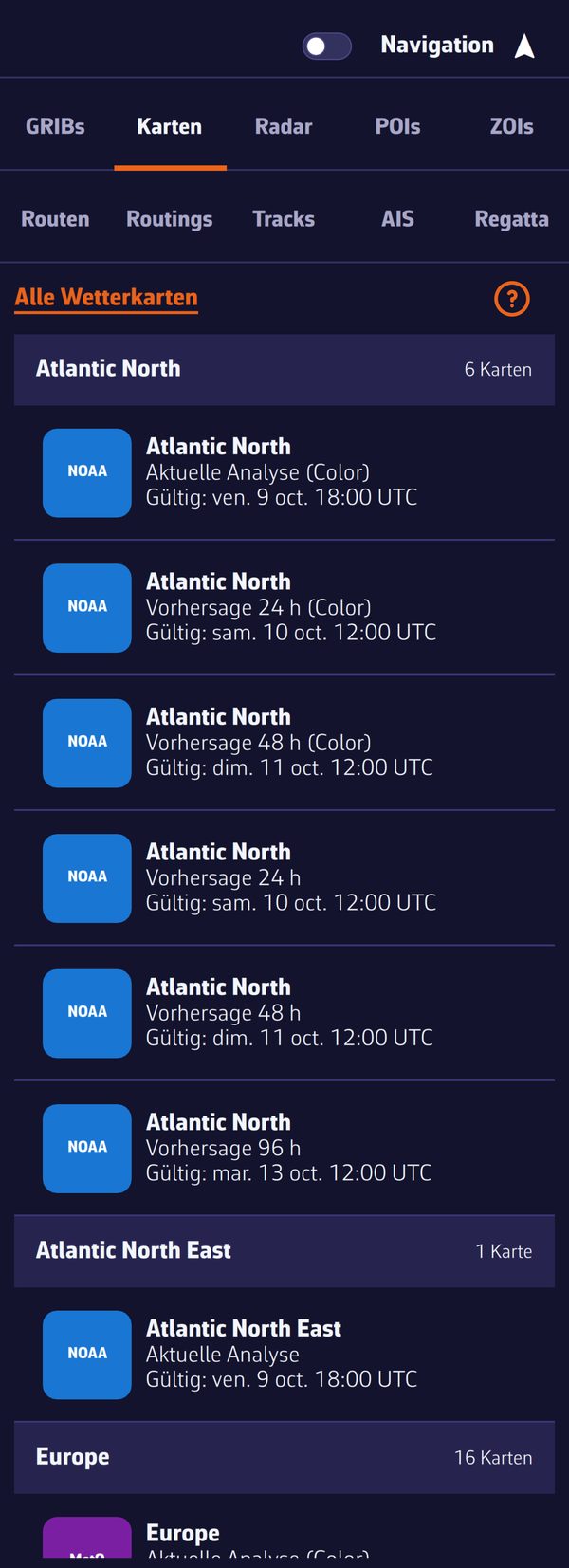

Der Tab Karten des linken SeitenfenstersDer Tab Karten des linken Seitenfensters

Die Bodenwetterkarten (auch Isobarenkarten oder Frontenkarten genannt) werden von den Meteorologen der großen Wetterdienste gezeichnet: Druckzentren, Isobaren, Fronten, Sturmwarnungen. Sie ergänzen die GRIB-Dateien, die ohne menschliches Zutun berechnet werden, und helfen, die Wetterlage zu verstehen. NavimetriX fasst sie im Tab „Karten“ des linken Seitenfensters zusammen.

  1. Öffnen Sie das linke Seitenfenster mit dem Griff mit Winkelpfeil (›) am linken Bildschirmrand und dann den Tab „Karten“.
  2. Die Liste zeigt nur die Karten, die die Kartenmitte abdecken: Verschieben Sie die Karte, um die einer anderen Region zu sehen.
  3. Tippen Sie auf eine Karte: Sie wird an ihrer Position auf die Seekarte gelegt oder, je nach Format, als Bild geöffnet.
  4. Tippen Sie erneut darauf, um sie zu entfernen.

Verwechseln Sie den Tab „Karten“ des linken Seitenfensters (die Wetterkarten) nicht mit dem Abschnitt „Hintergrundkarte“ des Ebenenmenüs, in dem Sie die Hintergrundkarte wählen.

Mehr erfahren

Die angebotenen Karten

Die Liste wird von unseren Servern geliefert und stündlich aktualisiert. Im Oktober 2026 umfasst sie Karten der NOAA (Atlantik, Pazifik, Panama), des Met Office (Europa und Nordostatlantik), des BOM (Australien, Indischer Ozean, Südpazifik), der Marinha do Brasil (Südatlantik) und eine Sargassum-Dichtekarte der USF (tropischer Atlantik). Die Vorhersagedauer jeder Serie ist in der FAQ beschrieben.

Der Link „Alle Wetterkarten“ oben im Tab öffnet die vollständige Liste auf unserer Website, die Schaltfläche „?“ die passende FAQ-Seite.

Die Liste folgt der Karte

Eine Karte erscheint nur dann in der Liste, wenn die Mitte der Ansicht in ihrem Gebiet liegt. Die Liste wird aktualisiert, wenn Sie die Karte verschieben, und ordnet die Karten nach Gebiet, mit deren Anzahl. Deckt keine Karte die Mitte der Ansicht ab, zeigt der Tab „Keine Karten für die aktuelle Ansicht verfügbar“.

Jede Zeile gibt an:

  • die Quelle, abgekürzt, auf einem farbigen Etikett;
  • das Gebiet, auf Englisch;
  • „Aktuelle Analyse“ oder (zum Beispiel) „Vorhersage 24 h“, mit dem Zusatz „(Color)“ bei Farbkarten;
  • „Gültig:“, gefolgt von Datum und Uhrzeit der Gültigkeit, in UTC. Das Symbol ⚠ und eine Warnfarbe kennzeichnen eine veraltete Karte: eine Analyse, die älter als 24 Stunden ist, oder eine Vorhersage, deren Gültigkeitszeit um mehr als ihre Vorhersagedauer überschritten ist (um mehr als 24 Stunden bei einer „Vorhersage 24 h“).

Auf der Karte oder als Bild

  • Die Karten in Mercator-Projektion (NOAA, Marinha do Brasil, Sargassum der USF) werden an ihrer Position auf die Seekarte gelegt, der weiße Hintergrund wird transparent dargestellt. Liegt die Bildschirmmitte außerhalb ihres Gebiets, wird die Karte so verschoben, dass sie vollständig sichtbar ist. Ein farbiger Balken am Rand der Zeile kennzeichnet die angezeigte Karte. Es wird jeweils nur eine Karte aufgelegt, und das Kontrollkästchen „Wetterkarten“ des Ebenenmenüs (standardmäßig aktiviert) blendet sie aus oder wieder ein. Die aufgelegte Karte wird nur in kleinen Maßstäben gezeichnet, bis zur Ansicht eines Küstenabschnitts wie der Südbretagne: Beim weiteren Hineinzoomen verschwindet sie, und wenn Sie beim Auswählen zu nah dran sind, zoomt die Karte heraus, um sie zu zeigen.
  • Die anderen (Met Office, BOM) werden nicht über die Seekarte gelegt: Sie öffnen sich im Bildbetrachter, am Computer in einem eigenen Fenster, auf Mobilgeräten und im Browser über der Karte. Eine noch nicht heruntergeladene Karte öffnet sich in Ihrem Browser.

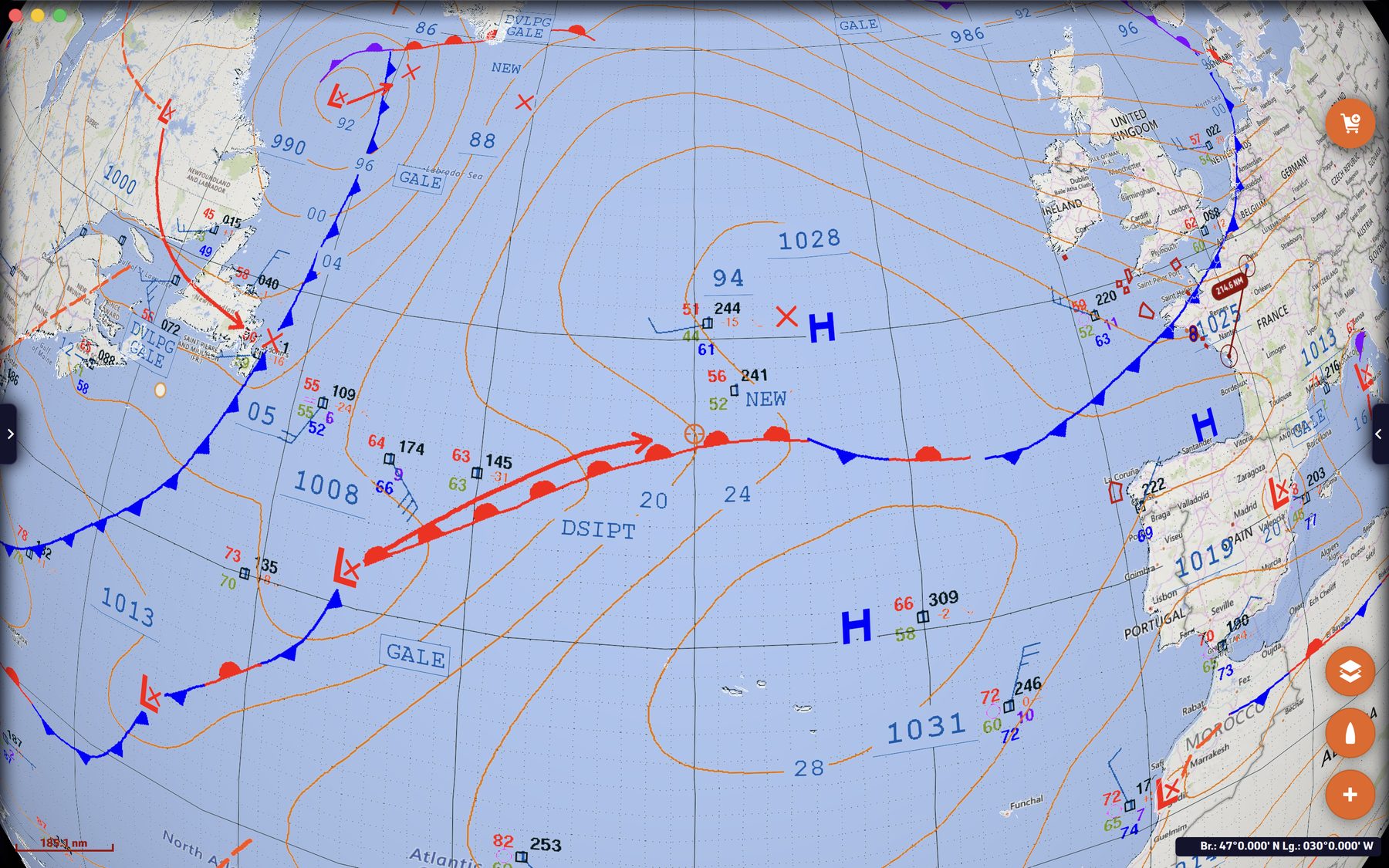

Lagekarte der NOAA (Nordatlantik, Analyse in Farbe) auf die Karte gelegt: Isobaren, Hochs, Tiefs und FrontenLagekarte der NOAA (Nordatlantik, Analyse in Farbe) auf die Karte gelegt: Isobaren, Hochs, Tiefs und Fronten

Farbige Bodenanalyse des Met Office im Bildbetrachter geöffnetFarbige Bodenanalyse des Met Office im Bildbetrachter geöffnet

Mit einer GRIB-Datei

Ist eine GRIB-Datei angezeigt, stellt die Wahl einer auf die Seekarte gelegten Karte (NOAA, Marinha do Brasil, USF) die Timeline (Zeitleiste) auf deren Gültigkeitszeit: Sie vergleichen auf einen Blick die Zeichnung des Meteorologen und den Wind des Modells zur selben Uhrzeit. Karten, die sich als Bild öffnen (Met Office, BOM), verschieben die Timeline nicht. Die aufgelegte Karte selbst bewegt sich nicht mit der Timeline.

Offline

Die Karten werden kurz nach dem Start im Hintergrund heruntergeladen oder beim Öffnen des Tabs, und dann erneuert, wenn sich ihre Gültigkeitszeit ändert. Bereits heruntergeladene Karten bleiben ohne Verbindung abrufbar. Wetterkarten erfordern kein Premium-Abonnement.

Eine Frontenkarte lesen

Einige Anhaltspunkte, ausführlicher in der FAQ Wie liest man Seewetterkarten?:

  • H (High) kennzeichnet ein Hochdruckgebiet, L (Low) ein Tief, jeweils mit dem Kerndruck.
  • Die Isobaren verbinden Punkte gleichen Luftdrucks. Dicht beieinander kündigen sie starken Wind an, weit auseinander schwachen Wind. Auf der Nordhalbkugel dreht der Wind im Uhrzeigersinn um ein Hoch und gegen den Uhrzeigersinn um ein Tief.
  • Eine Kaltfront ist eine blaue Linie mit Dreiecken, eine Warmfront eine rote Linie mit Halbkreisen, eine Okklusionsfront eine violette Linie mit beidem, eine stationäre Front wechselt blaue Dreiecke und rote Halbkreise auf beiden Seiten der Linie ab.
  • Ein Trog (trough, oft TROF abgekürzt) ist eine gestrichelte Linie: ein Gebiet relativ niedrigen Drucks, oft instabil.
  • Die Vermerke GALE, STORM und HURRICANE FORCE in der Nähe eines Tiefs kündigen Sturm, schweren Sturm und Orkanstärke an.
