Satellitenbeobachtungen des Windes (ASCAT)

Fortgeschritten

Das Wichtigste

ASCAT ist ein Streuungsmesser (Scatterometer) an Bord der europäischen Satelliten MetOp-B und MetOp-C: ein Radar, das die Rauigkeit der Meeresoberfläche misst und daraus Stärke und Richtung des Windes in 10 m Höhe ableitet. NavimetriX bietet diese Messungen in Form einer GRIB-Datei an, einer Karte des beobachteten Windes der letzten 15 Stunden. Das ist keine Vorhersage: Es ist das ideale Werkzeug, um zu prüfen, ob ein Modell der Wirklichkeit entspricht, bevor man ihm vertraut. ASCAT erfordert das Premium-Abonnement und eine Internetverbindung.

Zeichnen Sie ein Gebiet und öffnen Sie das Download-Fenster wie für jede GRIB-Datei (Schaltfläche +, „GRIB-Daten herunterladen“).
Wählen Sie den Typ „Beobachtungen (ASCAT)“ und das Modell „ASCAT 0.125° (MetOp-B/C, 15 h)“, dann „GRIB-Daten herunterladen“.
Der gemessene Wind erscheint auf der Karte in Streifen: den Messstreifen (Swaths), also den Meeresstreifen, die der Satellit bei jedem Überflug sieht.
Setzen Sie das Fadenkreuz auf einen Punkt: Das Feld „Gemessen um“ zeigt Tag und Uhrzeit der Messung.

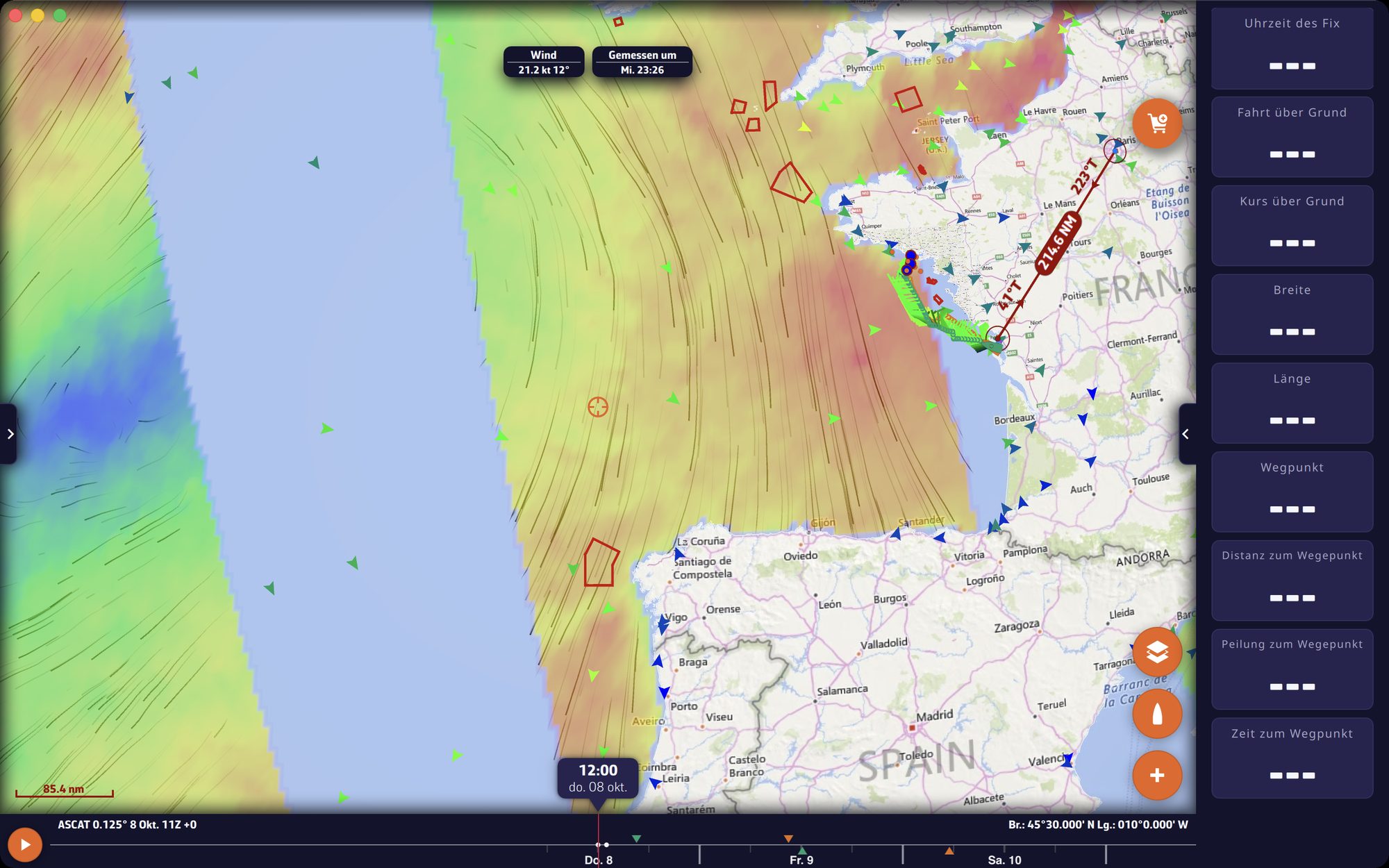

ASCAT-GRIB über der Biskaya: zwei farbige Messstreifen und die leere Lücke dazwischen, Felder „Wind“ und „Gemessen um“ oben auf der Karte, Fadenkreuz in einem Messstreifen

Mehr erfahren

Was die Datei enthält

Gemäß der Beschreibung des Katalogs (Schaltfläche „Modellbeschreibung und Abdeckung“ des Download-Fensters):

der von den ASCAT-Streuungsmessern von MetOp-B und MetOp-C gemessene Oberflächenwind, Küstenprodukt von KNMI und EUMETSAT OSI SAF (Zellen von 12,5 km), auf einem Gitter von 0,125°;
eine einzige Karte der letzten 15 Stunden, stündlich neu erstellt: Jeder Punkt zeigt den jüngsten Satellitenüberflug, etwa 2 bis 15 Stunden alt;
die Zonen zwischen den Messstreifen sind leer.

Die Datei enthält nur den Wind: keinen Luftdruck, keine Böen. Da sie stündlich neu erstellt wird, leuchtet die Aktualisierungsschaltfläche ihrer Zeile im Tab „GRIBs“ bei jeder neuen Karte auf (siehe GRIB-Liste verwalten).

Die Anzeige

Der gemessene Wind wird wie der Wind einer GRIB-Datei angezeigt: Farbhintergrund, Partikel oder Windfiedern, mit denselben Einstellungen. Zwischen den Messstreifen bleibt die Karte transparent: Es wird dort kein Wert erfunden. Die Ränder der Messstreifen sind nicht hervorgehoben.

Die Messzeit

Nicht jeder Punkt wurde zur selben Uhrzeit gemessen: Je nach Überflug kann die Messung zwei Stunden alt sein oder vom Vorabend stammen. Das Feld „Gemessen um“, direkt nach dem Feld „Wind“ oben auf der Karte, zeigt Tag und Uhrzeit der Messung unter dem Fadenkreuz, zum Beispiel „Mo. 22:26“ in Ortszeit, oder gefolgt von „UTC“, wenn Ihre Zeitzone auf UTC eingestellt ist. Der Wert ist der des nächstgelegenen Gitterpunkts, nie interpoliert. „—“ kennzeichnet einen Punkt ohne Messung zwischen zwei Messstreifen.

Dieses Feld lässt sich nicht als Kurve öffnen, und die Messzeit erscheint nicht im „Wert am Cursor“ auf Computern.

Wie man es nutzt

Ein Modell beurteilen: Zeigen Sie ASCAT an, notieren Sie den gemessenen Wind und seine Uhrzeit, zeigen Sie dann die GRIB-Datei des Modells zur selben Uhrzeit auf der Timeline (Zeitleiste) an. Ein Modell, das den gemessenen Wind deutlich unterschätzt, mahnt zur Vorsicht für die kommenden Stunden; stehen mehrere Modelle zur Verfügung, bevorzugen Sie dasjenige, das den Messungen am besten entspricht.
Ein Phänomen erkennen: Ein Tief, eine Front, ein Starkwindgebiet sind in den Messstreifen mit ihrer tatsächlichen Position sichtbar.
Nicht für das Routing: Es sind vergangene Messungen, keine Vorhersage. Die ASCAT-Datei hat nur einen einzigen, bereits vergangenen Zeitpunkt: Sie erlaubt keine sinnvolle Routenberechnung. Sie dient dazu, die Modelle mit der Wirklichkeit zu vergleichen; für das Routing verwenden Sie ein Vorhersagemodell.

Die ASCAT-Messungen erscheinen auch punktweise unter den In-situ-Stationen, mit dem Typ „Satellit“. Siehe In-situ-Stationen und Wetterschiffe.
