NMEA-Protokoll

Fortgeschritten

Das Wichtigste

NavimetriX zeichnet alle empfangenen NMEA-Datensätze in einer Datei pro Tag auf: Das ist die Blackbox Ihrer Fahrten. Diese Dateien lassen sich anschließend in der Anwendung abspielen, für externe Werkzeuge exportieren oder an den Support schicken.

Die Einstellungen finden Sie unter „Einstellungen“, „GPS & NMEA“, im Block unter „Barometer“:

  1. „NMEA-Protokollierung“: standardmäßig aktiviert.
  2. „Speicherdauer“: wie viele Tage die Dateien aufbewahrt werden.
  3. „Komprimieren nach“: nach wie vielen Tagen sie komprimiert werden.
  4. „Protokolle exportieren“ („Protokolle teilen“ auf Smartphone und Tablet): Dateien auswählen und speichern oder verschicken.

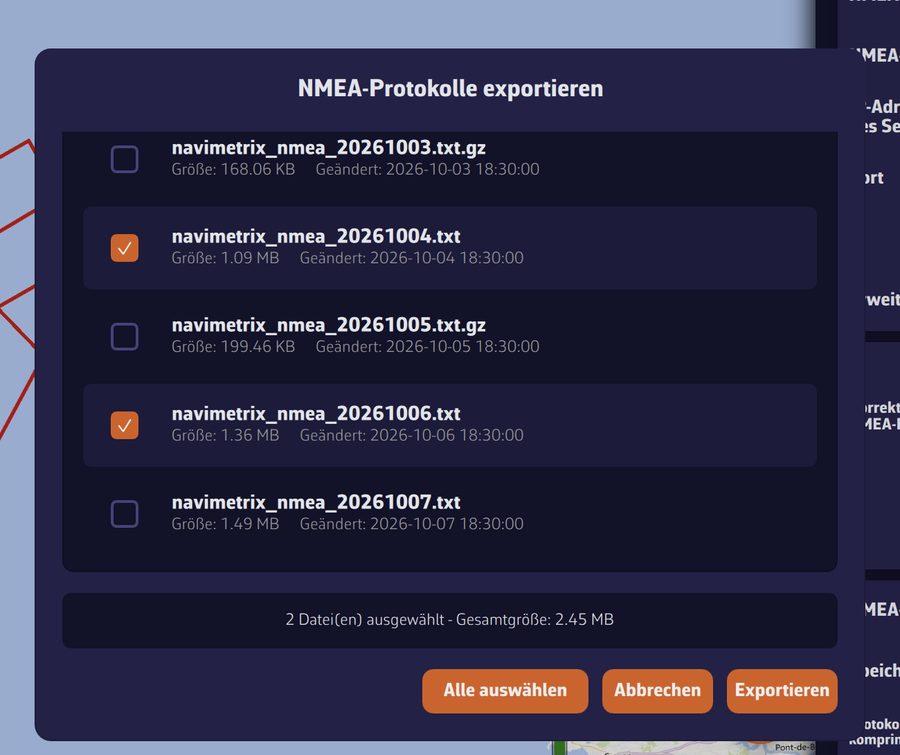

Fenster „NMEA-Protokolle exportieren“: Liste der Dateien navimetrix_nmea_JJJJMMTT mit Größe und Datum, zwei Dateien angehakt, Schaltflächen „Alle auswählen“, „Abbrechen“ und „Export“Fenster „NMEA-Protokolle exportieren“: Liste der Dateien navimetrix_nmea_JJJJMMTT mit Größe und Datum, zwei Dateien angehakt, Schaltflächen „Alle auswählen“, „Abbrechen“ und „Export“

Weiterführende Informationen

Die Einstellungen

EinstellungWerteStandard
„NMEA-Protokollierung“ja oder neinja
„Speicherdauer“1 bis 365 Tage60 Tage
„Komprimieren nach“1 bis 30 Tage7 Tage

Die Aufzeichnung ist im Modus „DEMO“ ausgegraut: Demodaten werden nie aufgezeichnet.

Was aufgezeichnet wird

  • Alle empfangenen Datensätze, von allen Verbindungen. Datensätze, die nicht von der Zentrale stammen, tragen eine Herkunftsmarkierung im NMEA-Standardformat: Die Datei bleibt für NMEA-Werkzeuge lesbar, und eine Wiedergabe weiß, woher jeder Datensatz kam.
  • Stammt die Position vom GPS des Geräts, wird sie ebenfalls aufgezeichnet, als RMC-Datensätze, höchstens einer pro Sekunde: Eine mit dem GPS des Smartphones gesegelte Fahrt lässt sich also ebenfalls abspielen.

Die Dateien heißen navimetrix_nmea_JJJJMMTT.txt, eine pro Tag. Eine Datei, die 100 MB überschreitet, wird geschlossen und eine neue begonnen. Nach der Frist „Komprimieren nach“ wird die Datei komprimiert (.txt.gz); nach der „Speicherdauer“ wird sie gelöscht. Eine unkomprimierte Tagesdatei kann mehrere zehn Megabyte groß werden; komprimiert hat sie nur noch einen Bruchteil dieser Größe.

Exportieren oder teilen

„Protokolle exportieren“ (oder „Protokolle teilen“) öffnet die Liste der Dateien mit Größe und Datum jeder einzelnen:

  1. Haken Sie die gewünschten Dateien an oder tippen Sie auf „Alle auswählen“. Die Anzahl der Dateien und die Gesamtgröße werden angezeigt.
  2. Tippen Sie auf „Export“ (Computer) oder „Teilen“ (Smartphone und Tablet).
  • Am Computer werden die Dateien in den Ordner Downloads kopiert. Komprimierte Dateien werden dort als .txt entpackt.
  • Auf Smartphone und Tablet werden die Dateien komprimiert und zusammen über die Teilen-Funktion des Systems gesendet (E-Mail, Messenger, Dateien …): So bleibt ein Segeltag unter der maximalen Größe eines Anhangs.

Die Datei des Tages wird kurz vor dem Export ergänzt, damit die Kopie aktuell ist.

Protokolle abspielen

Der Tab „Tracks“ in der linken Schublade importiert die NMEA-Protokolle (auch komprimierte) und macht daraus Tracks mit ihrem Logbuch. Siehe Tracks importieren und exportieren.

Die exportierten Dateien lassen sich auch mit externen NMEA-Playern lesen.

Die Konsole für den Support kopieren

Für eine schnelle Diagnose genügt oft die Konsole „Eingehende NMEA-Datensätze“ unten auf der Seite: Tippen Sie auf „Kopieren“ und fügen Sie den Text in Ihre Nachricht ein. Jede Zeile ist mit [IN] (empfangen) oder [OUT] (gesendet) markiert; die Konsole behält die letzten 200 Zeilen. Siehe NMEA-0183-Verbindung.
