GPS des Geräts und externe GPS

Einsteiger

Das Wichtigste

NavimetriX nimmt die Position des Bootes entweder aus dem GPS des Geräts (Smartphone, Tablet) oder aus einem NMEA-Datenstrom (Navigationszentrale, USB- oder Bluetooth-GPS, WLAN-Gateway). Die Wahl erfolgt in der rechten Schublade „Einstellungen“, Abschnitt „GPS & NMEA“, Zeile „GPS-Quelle“:

  • „Intern“: das GPS des Geräts (Standardeinstellung auf Smartphone und Tablet);
  • „NMEA“: die Position aus dem NMEA-Datenstrom (Standardeinstellung am Computer, der kein GPS hat).

So navigieren Sie mit dem GPS Ihres Smartphones:

  1. Prüfen Sie, ob die „GPS-Quelle“ auf „Intern“ steht.
  2. Erlauben Sie NavimetriX die Ortung, wenn das System danach fragt.
  3. Aktivieren Sie den Schalter „Navigation“ oben in der linken Schublade (Premium-Abonnement).
  4. Der Pfeil rechts neben „Navigation“ wird grün, wenn die Position gut ist.

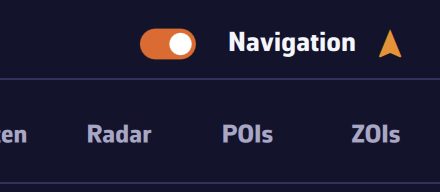

Der aktivierte Schalter Navigation und die GPS-AnzeigeDer aktivierte Schalter Navigation und die GPS-Anzeige

Weiterführende Informationen

Der Navigationsmodus und das GPS

Außerhalb des Navigationsmodus liefert das GPS des Geräts nur alle 30 Sekunden eine Position. Im Navigationsmodus wechselt es auf eine Position pro Sekunde (alle 2 Sekunden im Energiesparmodus), auf Mobilgeräten mit hoher Genauigkeit. Beim Aktivieren erinnert ein Fenster „Navigationsmodus aktiviert“ an diese Änderungen.

Unter Android hält eine dauerhafte Benachrichtigung GPS, NMEA und Alarme am Leben, wenn die Anwendung in den Hintergrund wechselt. Auf Smartphone und Tablet prüft die Anwendung beim Aktivieren, ob die Ortungsberechtigungen im Hintergrund erteilt sind, und führt Sie andernfalls durch die Einrichtung.

Die Genauigkeitsanzeige

Der kleine Pfeil rechts neben dem Schalter „Navigation“ zeigt den Zustand der Position an:

FarbeBedeutung
GrauNavigationsmodus deaktiviert
Grün (blau im Farbenblindmodus)Genauigkeit von 15 m oder besser, oder Genauigkeit von der Quelle nicht geliefert
OrangeGenauigkeit zwischen 15 und 50 m (der Farbton wandert von Grün nach Rot)
RotGenauigkeit von 50 m oder schlechter, seit 10 Sekunden keine Position, oder noch keine erste Position

Die Anzeige gilt für die verwendete Positionsquelle, internes GPS oder NMEA. Um bei einem Positionsverlust gewarnt zu werden, stellen Sie den entsprechenden Alarm ein (siehe Navigationsalarme).

Die Satelliten

Das Instrument „GNSS-Satelliten“ zeichnet den vom Empfänger gesehenen Himmel: Jeder Satellit steht an seinem Platz (Azimut, Höhe), nach Konstellation eingefärbt (GPS, GLONASS, Galileo, BeiDou, QZSS), wobei die für die Positionsberechnung verwendeten hervorgehoben sind. Die Kacheln „sichtbare Satelliten“ und „verwendete Satelliten“ geben die Anzahl an.

  • Beim internen GPS gibt es diese Daten nur unter Android. iOS liefert sie nicht, und ein Computer hat keinen Empfänger: Die Werte bleiben bei „—“.
  • Bei einem NMEA-GPS stammen sie aus den Datensätzen des Empfängers (GSV, GGA, GSA).

Angezeigt werden nur die Satelliten der verwendeten Positionsquelle. Zum Hinzufügen des Instruments siehe Die Instrumententypen.

USB-GPS am Computer

USB-GPS („GPS-Mäuse“) funktionieren unter macOS, Windows und Linux. NavimetriX liest die NMEA-Datensätze, die das GPS über seinen Seriellport sendet. NMEA erfordert das Premium-Abonnement.

  1. Installieren Sie bei Bedarf den Treiber des GPS (oft FTDI oder Prolific).
  2. Tippen Sie unter „Einstellungen“, „GPS & NMEA“ auf „Nach NMEA-Geräten scannen“, dann auf „Scan starten“. Am Computer probiert der Scan jeden Seriellport mit 9600, 4800, 38400 und 115200 Baud.
  3. Tippen Sie auf „Einstellungen übernehmen“: Port, Baudrate und GPS-Quelle werden eingestellt, und der Schalter „NMEA“ wird aktiviert.

Von Hand: „GPS-Quelle“ auf „NMEA“, Schalter „NMEA“ aktiviert, „NMEA-Protokoll“ auf „SERIELL“, dann der „Serielle Anschluss“ (COM3, COM4 … unter Windows, cu.usbserial … am Mac) und die „Baudrate“: 4800, 9600 (Standard), 38400 oder 115200. Viele NMEA-0183-GPS senden mit 4800.

Der Seriellport existiert nur am Computer: Auf Smartphone und Tablet ist „SERIELL“ ausgegraut. Die empfangenen Datensätze laufen in der Konsole „Eingehende NMEA-Datensätze“ unten auf der Seite durch (siehe NMEA-0183-Verbindung).

Bluetooth-GPS unter Windows

Nach dem Koppeln in Windows („Einstellungen“, „Bluetooth & Geräte“) erscheint ein Bluetooth-GPS als COM-Port, zum Beispiel „Standard Serial over Bluetooth link“ im Geräte-Manager. Die Einstellungen sind die eines USB-GPS: „GPS-Quelle“ auf „NMEA“, „NMEA“ aktiviert, „NMEA-Protokoll“ auf „SERIELL“ und dieser COM-Port. Erscheint das GPS an zwei Ports und der erste empfängt nichts, probieren Sie den anderen.

Der Mac und seine „Position“

Ein Mac hat kein GPS: macOS leitet seine Position aus den WLAN-Netzen oder der IP-Adresse ab. Diese Position kann die Karte beim Start zentrieren, wird aber im Navigationsmodus nie als Position des Bootes übernommen. Navigieren Sie am Mac mit einem USB-GPS, einer NMEA-Zentrale oder dem GPS eines Smartphones, das im lokalen Netzwerk weitergegeben wird (siehe NMEA-Ausgänge).

Die ungefähre Position über die IP-Adresse

Beim allerersten Start oder solange noch keine echte Position empfangen wurde, kann die Anwendung über Internet eine aus der IP-Adresse abgeleitete ungefähre Position abfragen, um die Karte zu zentrieren. Sie behält sie höchstens eine Stunde.

Diese Position ist nur ein Anhaltspunkt:

  • Sie wird im Navigationsmodus nie verwendet: Beim Aktivieren wird sie verworfen, und das Boot wartet auf eine echte Position;
  • sobald in der Sitzung eine echte Position (GPS oder NMEA) empfangen wurde, wird sie nie wieder verwendet, auch wenn die Verbindung abbricht: Das Boot bleibt an seiner letzten bekannten Position, als veraltet angezeigt;
  • sie dient nie als Startpunkt eines Routings „vom Boot aus“.

Wenn die NMEA-Quelle verstummt

Im einfachen Modus mit „GPS-Quelle“ auf „NMEA“ übernimmt das GPS des Geräts (außer am Mac im Navigationsmodus, siehe oben), wenn der Schalter „NMEA“ ausgeschaltet ist oder der Datenstrom keine Position mehr liefert, und eine Meldung kündigt es an („Position: Umschaltung auf das interne GPS …“, dann „Position: zurück auf …“). Der erweiterte Modus erlaubt es, diese Rückfallreihenfolge fein einzustellen: siehe Mehrere Verbindungen und Positionsquelle.
