C-MAP-Karteneinstellungen

Fortgeschritten

Das Wichtigste

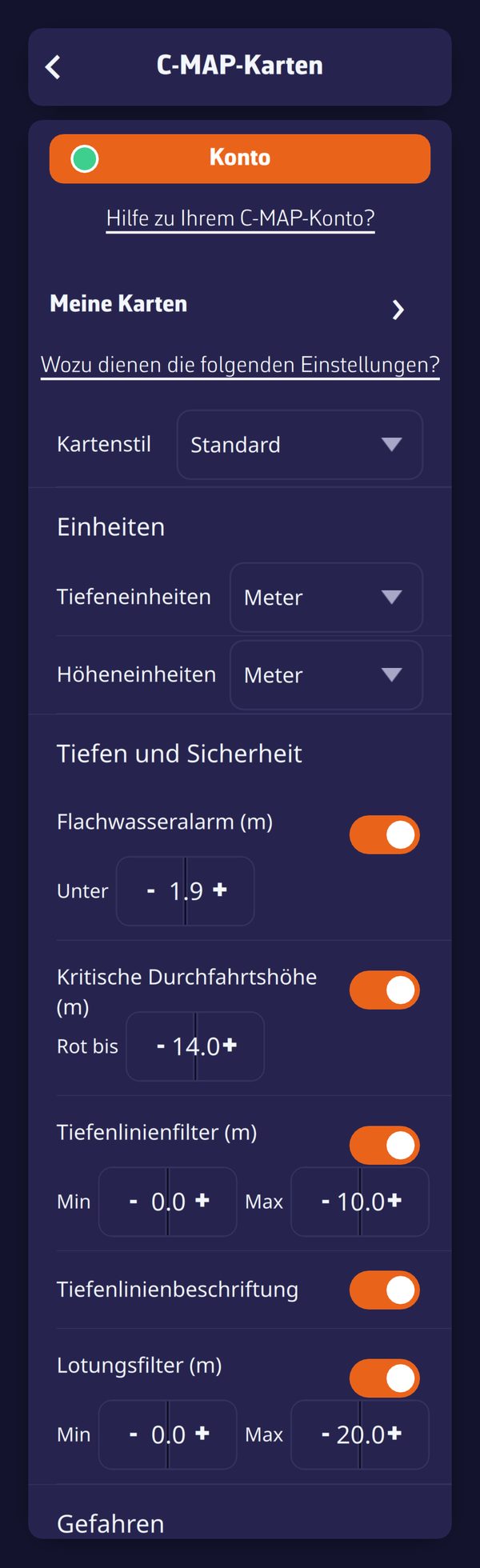

Oberer Teil der C-MAP-Einstellungen: Kartenstil, Einheiten, Tiefen und Sicherheit

Die C-MAP-Einstellungen ändern die Darstellung der C-MAP-Karten, und nur dieser: Wetter, Routen oder AIS-Ziele bleiben unberührt. Sie befinden sich in den Einstellungen unter „C-MAP-Karten“, unterhalb der Schaltflächen „Konto“ und „Meine Karten“. Der Punkt auf der Schaltfläche „Konto“ zeigt den Zustand Ihres C-MAP-Kontos (grün: angemeldet und Gerät registriert; orange: Registrierung nicht bestätigt; rot: nicht angemeldet): Er betrifft nur das Herunterladen neuer Zonen, nie die Anzeige bereits heruntergeladener Karten (siehe C-MAP-Karten: Kauf, Konto und Gebiete). Wenn Sie mit Ihrem NavimetriX-Konto angemeldet sind, folgen sie Ihnen auf Ihre anderen Geräte.

Öffnen Sie die Einstellungen, dann „C-MAP-Karten“.
Wählen Sie oben den „Kartenstil“.
Stellen Sie die Abschnitte „Einheiten“, „Tiefen und Sicherheit“, „Gefahren“, „Meeresboden“, „Zusätzliche Ebenen“ und „Anzeige“ ein.
Wählen Sie unten den „Kartografietyp“.
Für die meistgenutzten Ebenen sparen Sie Zeit mit den drei Schnellschaltflächen rechts von „C-MAP“ im Ebenenmenü.

Der Link „Wozu dienen die folgenden Einstellungen?“ öffnet die FAQ Die Einstellungen der C-MAP-Karten, die jede Einstellung in Bildern zeigt, vorher und nachher.

Im Detail

Kartenstil und Kartografietyp

„Kartenstil“: „Standard“ (Tagesdarstellung), „Nacht“, „NOAA“ (Darstellung der amerikanischen Karten) oder „NOAA Nacht“. Im Design „Nacht“ der App wechselt NavimetriX selbstständig zur Nachtvariante des gewählten Stils und kehrt beim Verlassen des Designs wieder zurück (siehe Hintergrundkarten und Ausrichtung). Da das Design gerätespezifisch bleibt, wird dieser Wechsel nicht an Ihre anderen Geräte übertragen.
„Kartografietyp“: „C-MAP-Kartografie“ (Standardwert, der gesamte C-MAP-Inhalt) oder „Nur ENC-Karten“. Diese zweite Wahl zeigt nur die amtlichen elektronischen Seekarten (ENC) der hydrographischen Dienste, ohne die C-MAP-eigenen Inhalte wie die hochauflösende Bathymetrie und das schattierte Relief.

Die Abschnitte

Die Liste der Einstellungen wird von der C-MAP-Kartenengine geliefert; ihre Bezeichnungen können sich daher mit den Versionen dieser Engine ändern. Jeder Tiefen- oder Höhenwert wird in der Einheit eingegeben, die in seinem Titel angegeben ist, also der unter „Einheiten“ gewählten.

Abschnitt	Was dort eingestellt wird
„Einheiten“	Einheiten für Tiefe (Meter, Fuß oder Faden) und Höhe (Meter oder Fuß)
„Tiefen und Sicherheit“	Flachwasserwarnung (rote Schraffur unterhalb der unter „Unter“ eingestellten Tiefe), kritische Durchfahrtshöhe (Brücken rot bis zum Wert von „Rot bis“), Filter und Beschriftungen der Tiefenlinien, Filter der Lotungen
„Gefahren“	Filter für Wracks, Felsen und Hindernisse: „Ausblenden ab“ einer Tiefe
„Meeresboden“	Bodenzone (Beschaffenheit des Grundes in Farben, mit Legende), gemeinschaftliche Bodenhärte
„Zusätzliche Ebenen“	Hochauflösende Bathymetrie, gemeinschaftliche Bathymetrie, gemeinschaftliche Vegetation, schattiertes Relief und seine Deckkraft, Satellitenbilder und ihre Deckkraft
„Anzeige“	Meeresschutzgebiete, Text in Landessprache, Vergrößerung von Text und Symbolen

Einige Regeln, die Sie kennen sollten:

Gefahrenfilter: Eine Gefahr, deren Tiefe nicht bekannt ist, wird nie ausgeblendet, und eine Gefahr, die bei Niedrigwasser trockenfällt, bleibt angezeigt. Diese Filter entlasten die Karte, sie ersetzen keinen Sicherheitsabstand.
Ausgegraute Zeilen: Eine ausgegraute Zeile ist derzeit wirkungslos, meist weil sie von einem deaktivierten Schalter abhängt (die gemeinschaftliche Bathymetrie erfordert zum Beispiel die hochauflösende Bathymetrie).
REVEAL-X-Ebenen: Bodenzone, Bodenhärte, gemeinschaftliche Vegetation, schattiertes Relief und Satellitenbilder, mit ihren Deckkräften, werden mit den REVEAL-X-Karten verkauft. Hat Ihr Konto keine gültige REVEAL-X-Karte, sind diese Zeilen ausgegraut. Haben Sie Karten beider Typen, bleiben sie aktiv, werden aber nur auf den REVEAL-X-Karten angezeigt. Eine abgelaufene REVEAL-X-Karte zählt nicht mehr.

Die Schnellschaltflächen des Ebenenmenüs

Ist „C-MAP“ die aktive Hintergrundkarte, erscheinen rechts davon im Abschnitt „Hintergrundkarte“ des Ebenenmenüs drei Schaltflächen. Eine orangefarbene Schaltfläche kennzeichnet eine aktivierte Ebene.

Satellit (Bildsymbol, REVEAL X): die Satellitenbilder, nur über Land: auf See bleibt die Seekarte sichtbar. Um auch das Meer abzudecken, wählen Sie „Aktiviert“ auf der Seite der C-MAP-Einstellungen, Zeile „Satellitenbilder“.
Relief (Bergsymbol, REVEAL X): das schattierte Relief von Land und Meeresgrund.
HRB (Gittersymbol): die hochauflösende Bathymetrie, also die detaillierten Tiefenlinien von C-MAP.

Satellit und Relief schattieren beide das Land: Wenn Sie das eine aktivieren, wird das andere deaktiviert. Die hochauflösende Bathymetrie ist unabhängig. Diese Schaltflächen ändern dieselben Einstellungen wie die Seite „C-MAP-Karten“. Ohne gültige REVEAL-X-Karte sind Satellit und Relief ausgegraut. In diesem Fall, wie auch bei Karten beider Typen, erscheint unter der Zeile der Hinweis „Satellit und Relief: nur REVEAL X-Karten“.

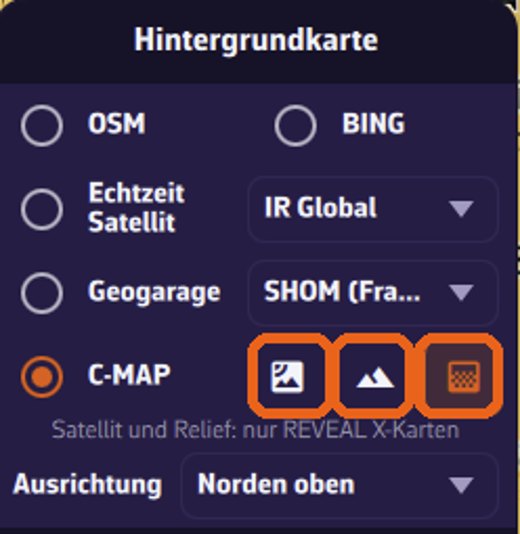

Die drei Schnellschaltflächen rechts von C-MAP: Satellit, Relief, hochauflösende Bathymetrie

Zur Standarddarstellung zurückkehren

Deaktivieren Sie die Warnungen und Filter, wählen Sie den Stil „Standard“ und den Typ „C-MAP-Kartografie“.
