Das Ebenenmenü

Einsteiger

Das Wichtigste

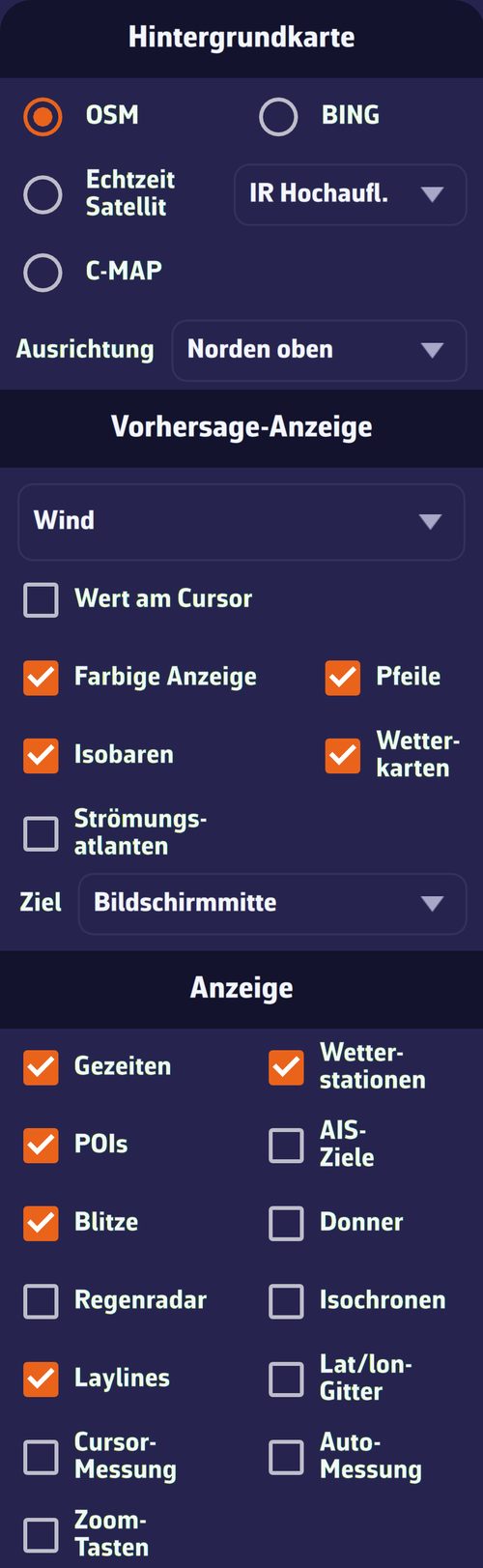

Das Ebenenmenü mit geladenem Wind-GRIB

Die runde Ebenen-Schaltfläche unten rechts auf der Karte öffnet ein Menü in drei Teilen: „Hintergrundkarte“ (die Hintergrundkarte und die Ausrichtung), „Vorhersage-Anzeige“ (der angezeigte Wetterparameter und seine Darstellungsart, die Wetterkarten, die Strömungsatlanten und das Ziel) und „Anzeige“ (die auf die Karte gelegten Ebenen).

Drücken Sie die Ebenen-Schaltfläche.
Wählen Sie die Hintergrundkarte und haken Sie dann die anzuzeigenden Ebenen an.
Drücken Sie die Schaltfläche erneut oder tippen Sie auf die Karte, um das Menü zu schließen.

Im Detail

Hintergrundkarte

OSM (Standard): Karte der Landflächen und der Küste; BING: Satellitenbilder (Luftaufnahmen).
Echtzeit Satellit: die aktuellen Infrarotbilder der Wettersatelliten, die die Wolkenbedeckung zeigen. Die danebenliegende Liste wählt die Quelle: „IR Global“, „IR Hochaufl.“ (Standard) oder „IR NOAA“. Die Wahl wird gespeichert.
GeoGarage Seekarten: die Seekarten Ihres GeoGarage-Abonnements. Die Zeile erscheint erst, wenn Sie mit einem GeoGarage-Konto verbunden sind; die danebenliegende Liste wählt die Ebene.
C-MAP: die auf Ihrem C-MAP-Konto gekauften Seekarten C-MAP DISCOVER X und REVEAL X. Wird die C-MAP-Karte angezeigt, erscheinen in ihrer Zeile drei Schaltflächen mit Symbol: Satellitenbild, Schummerungsrelief und hochauflösende Bathymetrie. Satellit und Relief schließen einander aus und funktionieren nur mit REVEAL X-Karten; das Menü weist darauf hin, wenn Ihre Karten sie nicht haben.

Die gewählte Hintergrundkarte gilt für jedes Gerät einzeln. Die Einzelheiten zu den Seekarten stehen im Kapitel Karten.

Ausrichtung

Die Liste „Ausrichtung“ wählt, was am oberen Bildschirmrand liegt:

„Norden oben“ (Standard);
„Kurs oben (COG)“: der Kurs über Grund, die tatsächliche Bewegungsrichtung über Grund;
„Steuerkurs oben (HDG)“: der Steuerkurs, die Richtung, in die der Bug zeigt;
„Wegpunkt oben (BTW)“: die Peilung des angesteuerten Routenpunkts.

Ohne gültigen Wert (keine Position, kein Steuerkurs, kein aktiver Routenpunkt) kehrt die Karte zu „Norden oben“ zurück. Diese Einstellung gilt für jedes Gerät einzeln.

Vorhersage-Anzeige

Die ersten Zeilen betreffen das angezeigte GRIB: Ohne GRIB sind sie ausgegraut oder fehlen. „Wetterkarten“, „Strömungsatlanten“ und „Ziel“ bleiben auch ohne GRIB verfügbar.

Die Liste der Parameter: Wind, Böen, Luftdruck, Wellen … je nach Inhalt der Datei. Sie wählt den auf der Karte gezeichneten Parameter.
Wert am Cursor (nur Computer): zeigt den Wert des Parameters unter der Maus an.
Farbige Anzeige: färbt die Karte nach dem Wert des Parameters.
Pfeile (die animierten Partikel) oder Windsymbole (Barbulen) für Wind und Böen, Pfeile für Strömungen, Wellen und Luftdruck: Das Kontrollkästchen zeigt die tatsächlich gezeichnete Darstellungsart. Die Wahl zwischen Partikeln und Barbulen erfolgt unter Einstellungen > „Vorhersage-Anzeige“. Im Energiesparmodus zeichnet die Karte immer Barbulen (und Pfeile für Strömungen).
Isobaren: die Linien gleichen Luftdrucks, wenn das GRIB den Luftdruck enthält.
Wetterkarten: die Karten der Wetterdienste, die im Tab Karten des linken Seitenfensters gewählt wurden (gezeichnete Isobaren und Fronten).
Strömungsatlanten: die Gezeitenströme der Atlanten.

Das Ziel

Die Zeile „Ziel“ wählt den Punkt, für den die Chips oben am Bildschirm das Wetter angeben und den „Routing zum Ziel“ sowie die in der Zeitleiste angezeigten Koordinaten ansteuern:

„Deaktiviert“: kein Ziel, keine Wert-Chips;
„Bildschirmmitte“ (Standard): die Kartenmitte;
„GPS-Position“: die Position des Bootes;
dann Ihre sichtbaren POIs in alphabetischer Reihenfolge: Das Ziel bleibt auf diesem POI, wenn Sie die Karte verschieben.

Ein Fadenkreuz markiert das Ziel auf der Karte. Das Ziel hängt nicht vom GRIB ab: Die Zeile bleibt auch ohne geladenes Wetter aktiv.

Kontrollkästchen	Was es anzeigt
Gezeiten	die Gezeitenhäfen und ihre Wasserhöhe zur Uhrzeit der Zeitleiste
Wetterstationen	die Beobachtungen der Wetterstationen an Land und auf See
POIs	Ihre Interessenpunkte
AIS-Ziele	die per AIS empfangenen Schiffe (Premium-Abonnement oder DEMO-Modus)
Blitze	die jüngsten Blitzeinschläge
Donner	ein Donnergeräusch, wenn ein Einschlag im sichtbaren Teil der Karte fällt (Kontrollkästchen aktiv, wenn „Blitze“ angehakt ist)
Regenradar	die von den Wetterradaren gemessenen Niederschläge
Isochronen	die Isochronen der angezeigten Routings: die Linien, die das Boot nach derselben Zeit erreichen kann
Laylines	die Laylines: die Kurse im optimalen Winkel der Polare, am Wind oder vor dem Wind je nach Kurs des Bootes, Backbord- und Steuerbordbug, die zum Routenpunkt führen
Lat/lon-Gitter	das Gitter der Breiten- und Längengrade
Cursor-Messung	(Computer) die Entfernung, der Kurs und die Zeit des Bootes bis zum Punkt unter der Maus
Auto-Messung	bei jedem Tippen auf die Karte ein Lineal vom Boot zur Bildschirmmitte, mit Entfernung, Kurs und Zeit bis dorthin; es verschwindet nach zwei Sekunden ohne Geste
Zoom-Tasten	die Schaltflächen „−“ und „+“ unten links auf der Karte

Die von den Messungen angegebene Zeit wird aus der Annäherungsgeschwindigkeit an den Punkt berechnet, abgeleitet aus der gedämpften Geschwindigkeit und dem gedämpften Kurs über Grund (standardmäßig 30 s, Dämpfungseinstellung „Laylines und Wegpunkt“); sie wird nicht angezeigt, wenn sich das Boot dem Punkt mit weniger als 0,3 Knoten nähert (Boot liegt still, quer zum Punkt oder entfernt sich) oder wenn es mehr als 99 h bräuchte.

Jede Ebene hat ihr Kapitel: Wetter: Beobachtungen, Karten und Gezeiten, Wetterrouting, Navigation: GPS, NMEA und AIS.
